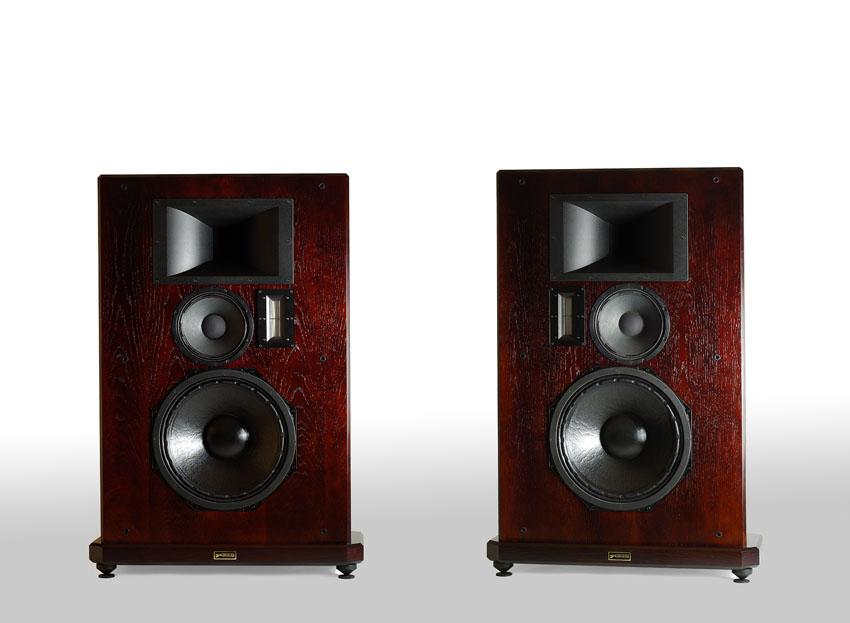

Особенность конструкции Crystalvox Doors
Корпусная акустика (закрытый ящик, либо акустическое оформление с фазоинвертором) имеет кардиоидную диаграмму направленности, которая на низких частотах (НЧ) превращается в сферическую. Таким образом, традиционная корпусная акустика излучает бас одинаково во все направления, вне зависимости от того, куда направлен динамик. При таком типе излучения комната с параллельными стенками превращается в резонатор. При идеальной АЧХ акустической системы неравномерность стационарной АЧХ на низких частотах в комнате в лучшем случае ± 5дБ, в худшем ± 12 дБ.
На неравномерность комнатной АЧХ на низких частотах у корпусной акустики влияют много факторов: высота расположения динамиков и фазоинвертора, расположение слушателя, геометрия комнаты.
Комната разрушает как частотную, так и временную характеристику низкочастотного сигнала.
На "пиках" комнатной АЧХ отдельные ноты НЧ будут не только доминировать,
но и звучать дольше, чем нужно, из-за того, что комната накапливает энергию.
Это является причиной характерной окраски низких частот.
Дипольная конструкция позволяет получить на НЧ не сферическую диаграмму направленности, а в виде лежащей трехмерной восьмерки. Низкочастотное излучение сконцентрировано на оси этой восьмерки. Если отодвигаться от центра излучения, уровень НЧ начнет постепенно снижаться. В плоскости передней панели акустической системы противофазное излучение передней и тыловой части диффузора складывается и превращается в ноль. На оси динамика сложению и полному уничтожению НЧ мешает относительно большой размер щита. Низкие частоты у открытой системы излучаются вперед и назад.
Сверху и сбоку от акустики уровень баса сильно снижен. При диаграмме направленности "восьмерка" комната не проявляет свойств резонатора. Неравномерность комнатной АЧХ на низких частотах составляет ± 2дБ.
Нет корпуса, нет проблем со стоячими волнами и окраской из-за вибрации стенок. Звуковая энергия, накопленная внутри корпуса, всегда воздействует на диффузор динамика. Отсутствие корпуса позволяет сохранить максимум детальности и чистоты НЧ.
Детальные и неокрашенные низкие частоты позволяют с лучшей стороны раскрыться диапазону от верхнего баса до ВЧ.
Плата за равномерный и неокрашенный бас – относительно большой размер щита и низкая эффективность. Также количество и глубина НЧ зависит от расстояния до акустической системы.
Поэтому решение с отдельным усилением и активным фильтром на НЧ для открытой системы наиболее верное.
Концепция усиления и распределенной фильтрации
Для работы с открытой системой разработан транзисторный усилитель Crystalvox PA-01 в классе АВ. Схемотехнические решения и отбор элементов этого усилителя направлены на достижение максимального качества звука исключительно в низкочастотном диапазоне.
Глубина ООС PA-01 составляет менее 6 дБ.
В сравнении с лучшими универсальными усилителями,
усилитель для НЧ Crystalvox Doors превосходит в динамике и разборчивости в той области, для которой он предназначен.
Технические характеристики Crystalvox PA-01:
Выходная мощность 2х250 Вт /8 Ом
Минимальное сопротивление нагрузки 1,5 Ом
Диапазон воспроизводимых частот (без фильтра), -1 дБ 0Гц - 0,1 МГц
Коэффициент нелинейных искажений менее 0,1%
Соотношение сигнал/шум не хуже 98 дБ
Выходной импеданс менее 0,1 Ом
Питание 220 В / 50-60 Гц
Размеры 45 x 55 x 22 см
Масса 55 кг
Игорь Кленов - разработка активного НЧ-фильтра, помощь в разработке усилителя Сrystalvox PA-01.
Отдельных слов заслуживает блок активного фильтра на дискретных аудиофильских элементах без ООС. Его влияние на звук баса такое же, как влияние предусилителя в хорошей аудиосистеме. Этот фильтр предназначен исключительно для низкочастотного звена.
Активная схема фильтра позволяет корректировать количество баса ±6 дБ и отдачу в области нижнего баса: 25-40 Гц ±6 дБ. Настройки проводятся на этапе инсталляции с применением измерительного оборудования и субъективной оценки. Пользователю доступна регулировка количества баса ±3 дБ.
Микросхемы в активном фильтре не используются.
Активный фильтр и отдельное усиление – наилучшее решение для открытой системы:
Во-первых, нет необходимости использовать НЧ-динамики с тяжелой подвижной системой, низким резонансом и высокой добротностью.
Низкочастотные головки, применяемые в Crystalvox Doors обладают большим фактом силы, обеспечивают высокую динамику, детальность и подвижность НЧ.
Во-вторых, активная система позволяет сделать тонкую настройку тонального баланса, с учетом расстояния до акустики. Количество баса будет столько, сколько необходимо.

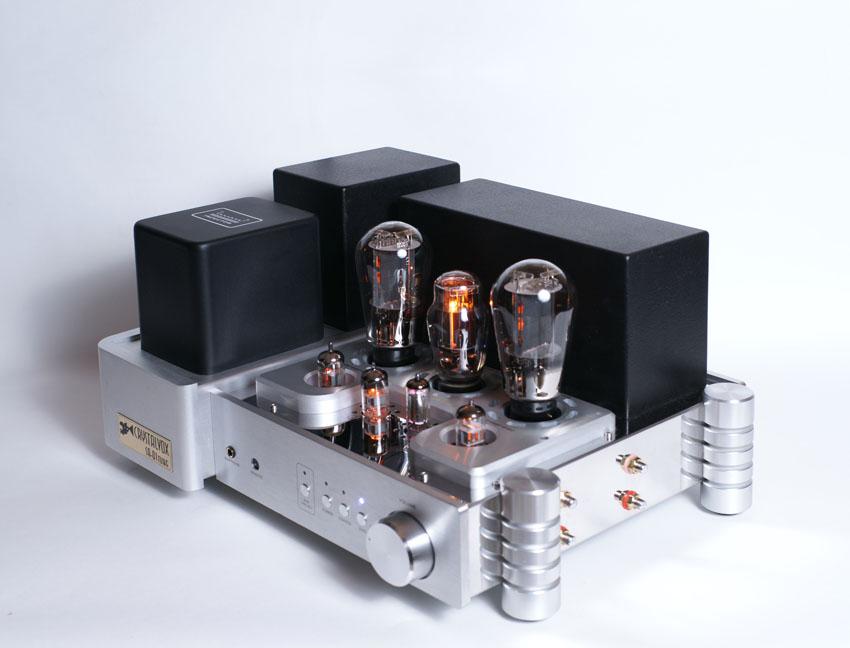

Для работы в диапазоне от верхнего баса до высоких частот разработан интегральный ламповый однотактный усилитель Crystalvox SA-01tube.
Все схемотехнические решения, подбор элементов, изготовление выходных трансформаторов Crystalvox SA-01tube выполнены с учетом необходимости достижения максимального качества звука в частотном диапазоне от 100 Гц и выше.
Отрицательные обратные связи не применяются.
Выходные трансформаторы с сердечниками из аморфного сплава изготовлены предприятием Torel по спецификации Crystalvox.
Сердечники для трансформаторов из аморфного сплава изготовлены по заказу Crystalvox на Ашинском металлургическом заводе (Челябинск)
В первом каскаде SA-01tube используются отобранные лампы E810F (6ж52п)
Выходной каскад выполнен на прямонакальных аудиофильских попарно отобранных триодах PX25 KR Audio (Чехия)
Для регулировки громкости используется дискретный регулятор Dact совместно с дросселями на сердечниках из аморфного сплава. Такая схема регулятора не снижает динамики при небольшой громкости.
Фильтрация низких частот на уровне 100Гц происходит за счет межкаскадного конденсатора Mundorf с серебрянными обкладками silver/gold/oil.
Обычно схема с межкаскадными конденсаторами обладает сниженной динамикой с потерей телесности звука. Для того, чтобы избежать этих негативных проявлений в сетке PX25 KR Audiо применяются дроссели с сердечниками из аморфного сплава.
Питание всех каскадов стабилизированное. Для этой цели применен стабилизатор на лампе 6Н13С.
В питании всех каскадов используются аудиофильские конденсаторы: Black Gate, Nichicon, Rifa, Mundorf.
В схеме усилителя используется оригинальная схема фильтрации на 4-х ленточных дросселях Mundorf без сердечника. Эта схема является в какой-то степени аналогом применению кенотронов, улучшается пластичность звука и проработка нюансов без потери эффективности и снижения динамики.
Силовой трансформатор Crystalvox SA-01tube выполнен с многократным запасом с рассчетом на пониженную индукцию магнитопровода. Такой трансформатор не гудит, не снижает эффективность при перенапряжениях и наличии постоянной составляющей в сети.
Большое внимание уделено гармонизации и «постановке голоса» усилителю Crystalvox SA-01tube. Подобраны на слух типы электролитических конденсаторов, их номиналы, шунты для электролитов, сфазированы все обмотки трансформаторов, соблюдены направления включения элементов и ОСС 99,9999% проводников и т.д.
Ламповый однотактник имеет выход на транзисторный усилитель с развязкой на трансформаторах Lundahl с аморфными сердечниками.
Входные и выходные разъемы RCA Cardas медные с родиевым покрытием.
Терминалы Cardas CCGR медные с родиевым покрытием.
Технические характеристики лампового усилителя Crystalvox SA-01tube
Выходная мощность 2х5 Вт /10 Ом
Диапазон воспроизводимых частот без фильтра НЧ, -1дБ 30Гц - 60 кГц
Диапазон воспроизводимых частот с фильтром НЧ 100Гц (–3 дБ)
- 60 кГц (-1 дБ)
Коэффициент нелинейных искажений менее 0,5%
Соотношение сигнал/шум не хуже 92 дБ
Выходной импеданс 4 Ома
Мощность трансформатора питания 400 Вт
Потребляемая мощность 150 Вт
Питание 220 В / 50-60 Гц
Масса 20 кг
Евгений Анашкин - разработка лампового однотактного усилителя Crystalvox SA-01tube.
Таким образом, распределенная коррекция системы Crystalvox Doors включает в себя активный фильтр на дискретных элементах для нижнего диапазона,
межкаскадный фильтр 1-го порядка в ламповом усилителе
и пассивный фильтр, разделяющий 3 верхних полосы.
Пассивный разделительный фильтр
В акустической системе Doors используются фильтры 1-го и 0-го порядка. При применении специальных динамических головок фильтры 1-го порядка сохраняют живость, телесность и естественную динамику.
Подбор динамиков, компоновка и настройка Crystalvox Doors сделаны таким образом, чтобы не было неоходимости в использовании технических решений, снижающих ясность звучания: цепи коррекции, режекции, Цобеля и пр.
Все динамики Crystalvox Doors протестированы, прогреты на мощности близкой к максимальной и отобраны попарно.
Для идентичности правой и левой акустической системы применена индивидуальная настройка разделительного фильтра с использованием измерительной аппаратуры и субъективных тестов.
Смысл такой настройки в том, чтобы при изготовлении разделительного фильтра учесть то минимальное различие в АЧХ, частоте основного резонанса и тембре, которое всегда есть между динамиками подобранными в пары для одного комплекта акустики. Тонкая настройка разделительного фильтра компенсирует различия в подобранной паре динамиков, что способствует прецизионной локализации источников звука и формированию фундаментальной, стабильной звуковой сцены.
Подбор компонентов разделительного фильтра и проводов сделан по аудиофильским критериям.
В многополосной акустике нет хорошего универсального проводника и элемента фильтра для каждой полосы.
Для баса наилучшее решение – медные моножильные проводники большого сечения.
Хлесткий верхний бас и богатая нижняя середина получена от ленточной проводки Mundorf и ленточных дросселей Mundorf из бескислородной меди без сердечника.
Самые текучие, телесные и разборчивые средние частоты формируются при проводке СЧ из нескольких изолированных моножильных медных монокристаллических проводников ОСС 99,99999%. Фильтр для рупорного драйвера выполенен на конденсаторах Duelund Coherent Audio VSF с медными обкладками.
Для ленточного твиттера наиболее предпочтительными оказался литцендрат Cardas.
Серебряная проводка Duelund, Mundorf и Jensen, так же как и моножильные проводники ОСС 99,999999% оказалась менее подходящими.
Фильтр для ленточного ВЧ-динамика выполнен на конденсаторах Mundorf с серебряными обкладками в масле.
Уделено внимание выбору сечения, направления и вибродемпфированию проводников.
Терминалы – медные Cardas CCBP.
Излучатели
При отборе динамиков для Crystalvox Doors тестировались лучшие высокочувствительные головки профессиональных линеек, с учетом специфики работы в домашней аудиосистеме при условии, что они должны уметь работать с фильтрами 1-го порядка.
Выбор был сделан в пользу динамиков:
Низкочастотный
Для работы в открытом акустическом оформлении необходим динамик значительного размера, с большим значением линейного смещения Xmax. Выбор был сделан в пользу
Paudio WN-18s, бумажный конус с жесткой пропиткой, диаметр 18". Подвес тканевый с не засыхающей пропиткой.
Один из немногих 46-сантиметровых динамиков с хорошим тембром и качеством верхнего баса, что необходимо для согласованной работы с более высоким диапазоном, без потери разборчивости на границе раздела.
Мидбас
18 Sound 10MB600, чувствительность 100 дБ/2,83В
10-ти дюймовый бумажный конус с диффузором без пропитки.
Подвес легкий тканевый, усовершенствованной конструкции.
Для этого динамика характерен ударный верхний бас, телесная и разборчивая нижняя середина, плавный спад на верхней границе частотного диапазона. Этот динамик позволяет сделать границу раздела 800 Гц комфортной для рупорного драйвера без потери детальности.
Среднечастотный рупорный драйвер
Paudio SD990N, чувствительность 110 дБ/2,83В
4-x дюймовые рупорный драйвер с титановой мембраной.
Обладает образцовой АЧХ, выдающейся динамикой, детальностью и низкими искажениями.
Мощная редкоземельная магнитная система, магнитная жидкость в зазоре, демпфированный подвес купола и секционирование бирадиального рупора снижают характерные рупорные призвуки до пороговых значений и позволяют услышать богатый тембр живых, текучих средних частот в мельчайших подробностях.
Быстрый собственный спад АЧХ рупорного драйвера на верхней границе 8кГц позволяет обойтись без электрического фильтра высоких частот и удачно состыковать с высококачественным твиттером.
Ленточный твиттер
Fountek NeoPro5i ribbon, чувствительность 102 дБ
5-ти дюймовая мембрана массой 0,088г приводится в движение мощной редкоземельной магнитной системой.
Несмотря на высокие технические параметры и возможность работы при низкой частоте раздела (линейная АЧХ от 800Гц до 40 кГц),
конек ленточного твиттера – самые высокие частоты. В этом диапазоне ему тяжело найти альтернативу, особенно с учетом высокой чувствительности.
При поддержке рупорного драйвера этому твиттеру удается подробно воспроизводить все богатство обертонов и атмосферы записи.
Технические характеристики Crystalvox Doors
Частотный диапазон (по уровню – 3 дБ) 30 - 30 000 Гц
Чувствительность, 2,83В/м 96 дБ
Импеданс номинальный/минимальный 10/12 Ом
Неравномерность АЧХ в рабочей области ±2,5 дБ
Рассогласование АЧХ пары акустических систем ±0,5 дБ
Количество полос 4
Частота раздела кроссовера 100Гц, 800 Гц, 8000 Гц
Типы излучателей
НЧ – 18”, Paudio WN-18s динамический, бумажный конус
верхниеНЧ–нижниеCЧ – 10", 18 Sound 10MB600 динамический, бумажный конус
СЧ – 4", Paudio SD990N, рупорный, титановая мембрана
ВЧ –5", Fountek NeoPro5i ribbon, ленточный
Размеры щита 1200х800х65 мм
Размеры основания 880х650х80 мм
Масса 2 х 84 кг
