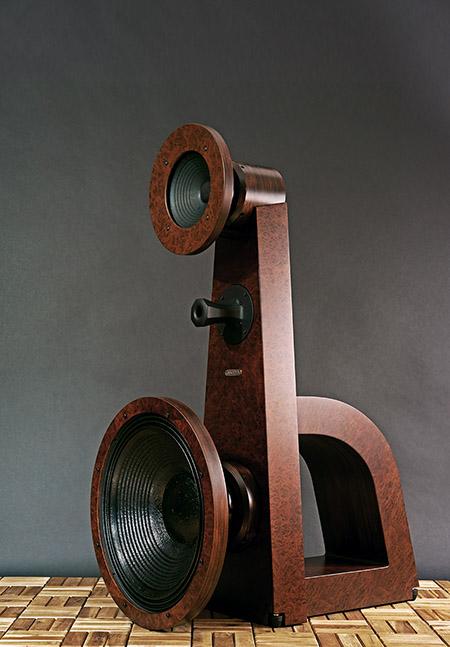

Особенность конструкции Crystalvox Doors III
Корпусная акустика (закрытый ящик, либо акустическое оформление с фазоинвертором) имеет кардиоидную диаграмму направленности, которая на низких частотах (НЧ) превращается в сферическую. Традиционная корпусная акустика излучает бас одинаково во всех направлениях, вне зависимости от того, куда направлен динамик. При таком типе излучения комната с параллельными стенками представляет собой резонатор. При идеальной АЧХ акустической системы неравномерность стационарной АЧХ на низких частотах в комнате в лучшем случае ± 5дБ, в худшем ± 12 дБ.
На неравномерность комнатной АЧХ на низких частотах у корпусной акустики влияют много факторов: высота расположения динамиков и фазоинвертора, расположение акустических систем, расположение слушателя, геометрия комнаты.
Комната нарушает как частотную, так и временную характеристику низкочастотного сигнала.
На "пиках" комнатной АЧХ отдельные ноты НЧ будут не только доминировать,
но и звучать после прекращения сигнала из-за того, что комната накапливает энергию.
Это является причиной характерной окраски низких частот.
Дипольная конструкция позволяет получить на НЧ диаграмму направленности в виде лежащей трехмерной восьмерки. Низкочастотное излучение сконцентрировано на оси этой восьмерки. Если удаляться от центра излучения, уровень НЧ начнет постепенно снижаться. В плоскости передней панели акустической системы противофазное излучение передней и тыловой части диффузора складывается и минимизируется. При диаграмме направленности "восьмерка" комната не проявляет свойств резонатора. Неравномерность комнатной АЧХ на низких частотах существенно меньше, чем у корпусной акустики.
При отсутствии корпуса нет проблем со стоячими волнами и окраской из-за вибрации стенок. Звуковая энергия, накопленная внутри корпуса, всегда воздействует на диффузор динамика. Отсутствие корпуса сохраняет максимум детальности и чистоты звука.
У Doors III отсутствует экран (щит), который вибрациями вызывает окраску и может ухудшать сцену. Наличие качественного суббаса при отсутствии акустического экрана возможно благодаря эффективному динамику с диффузором 21 дюйм с линейным ходом ±14 мм.
Детальные и неокрашенные модами помещения низкие частоты позволяют с лучшей стороны раскрыться диапазону от верхнего баса до ВЧ.
Центры излучения динамиков имеют физическое смещение для согласования всех полос по фазе на границе раздела (time coherence).
Излучатели
В Crystalvox Doors III применены твиттеры с деревянным трубчатым рупором (Pipehorn twitter) и быстрым раскрывом устья. Pipehorn twitter является разработкой Crystalvox. В отличие от рупоров других конструкций Pipehorn twitter обладает более чистым звуком за счет многократного снижения характерных рупорных призвуков. Так же Pipehorn twitter обладает более линейной протяженнной частотной характеристикой на ВЧ (18 кГц, спад 0 дБ). Все достоинства, характерные для высококлассного рупорного звука, у Pipehorn twitter сохранены: открытость и живость звучания, высокая динамика, высокое разрешение, низкие искажения.
10” СЧ-НЧ динамический излучатель обладает хорошей линейностью и низким уровнем искажений. Динамик размещен в 14” квазирупорном оформлении, которое увеличивает отдачу в области верхнего баса и нижней середины и линеаризует АЧХ открытого оформления. Высококачественная бумага и магнитная система Alnico во многом определяют открытый, наполненный, ”винтажный” тембр, способствуют высокому разрешению.
21" субнизкочастотный динамик со звуковой катушкой 5,3 дюйма, линейным ходом ±14 мм и force factor (BL) = 34,5 (Tхm) концентрирует наиболее прогрессивные технические решения для субнизкочастотного диапазона:
- намотка звуковой катушки снаружи и внутри каркаса,
- бумажный диффузор, усиленный карбоновыми волокнами,
- более линейная силиконовая центрирующая шайба с улучшенным контролем за перемещением подвижной системы,
- кольцо магнитной системы (Demodulation Ring), снижающее искажения.
В паре со специализированным усилителем в классе AB этот динамик обладает подвижным, разборчивым и динамичным нижним регистром с максимальным звуковым давлением более 110 дБ.
Разделительный фильтр и проводники
В акустической системе Crystalvox Doors III используются фильтры 1-го порядка. При применении специальных динамических головок и рассчитанном акустическом оформлении фильтры 1-го порядка сохраняют живость, телесность и естественную динамику.
Фильтры 1-го порядка и физическое смещение центров излучения всех динамиков позволяют подключить все излучатели в абсолютной положительной полярности, согласовать по фазе на границе раздела и получить согласованную по импульсному отклику систему (time coherence system)
Все динамики Crystalvox Doors III протестированы, прогреты на мощности близкой к максимальной и отобраны попарно.
Для идентичности правой и левой акустической системы применена индивидуальная настройка разделительного фильтра с использованием измерительной аппаратуры и субъективных тестов.
Смысл такой настройки в том, чтобы при изготовлении разделительного фильтра учесть минимальное различие в АЧХ, частоте основного резонанса и тембре, которые всегда есть между динамиками, подобранными в пары для одного комплекта акустики. Тонкая настройка разделительного фильтра компенсирует различия в подобранной паре динамиков, что способствует прецизионной локализации источников звука и формированию фундаментальной, стабильной звуковой сцены.
Подбор компонентов разделительного фильтра и проводов сделан по аудиофильским критериям.
Для суббаса используются медные моножильные проводники большого сечения, активный фильтр и отдельный усилитель с возможностью коррекции АЧХ и уровня НЧ.
Проработанному верхнему басу, тембрально-насыщенной и сфокусированной нижней середине способствуют ленточные катушки Jantzen Wax Coil, монокристаллические PCOCCA-проводники Oyaide Tunami Nigo 5,5 кв.мм.
Проводка средне-высокочастотного Pipehorn twitter выполнена серебрянными моножильными проводниками Jensen разного сечения, применены конденсаторы Jensen c серебряными выводами.
Doors III имеют подключение biwire.
Для подключения средне-высокочастотной полосы используются терминалы из серебра WBT Nextgen Ag.
Средне-низкочастотный диапазон подключается медными терминалами с золотым покрытием WBT Nextgen Сu.
Для подключения рекомендуется использовать Crystalvox Signature II biwire cable. Внутренняя проводка Doors III полностью соответствует идеологии Crystalvox Signature II biwire cable.
Комплектация, согласование и подключение системы Crystalvox Doors III
Акустическая система Doors III может быть интегрирована в любую систему, состоящую из источника, предварительного усилителя и усилителя мощности. Также возможен вариант источника с регулируемыми выходами (без предусилителя).
Идеальный партнер для Doors III — ламповый однотактный полностью балансный усилитель мощности Crystalvox PA-10T. Адаптированная для Doors III версия УМ Crystalvox PA-10T отличается встроенным фильтром на межкаскадных конденсаторах Audio Note c медными обкладками и серебряными выводами, ограничивающих диапазон НЧ на уровне 120Гц.
Один из выходов предварительного усилителя XLR подсоединяется к входу усилителя мощности, второй выход предусилителя RCA подключается к входу низкочастотного усилителя, на входе которого стоит высокачественный активный фильтр.
Выход усилителя мощности подключается клеммам акустических систем кабелем biwire.
Выход субнизкочастотного усилителя подключается к клеммам субнизкочастотного динамика.
Акустическая система Doors III комплектуется усилителем в классе AB для низкочастотного модуля.

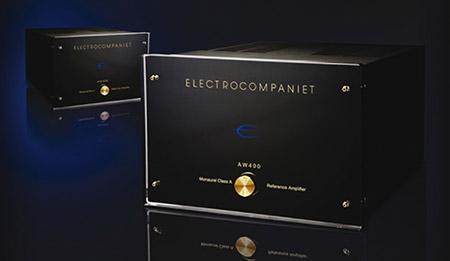

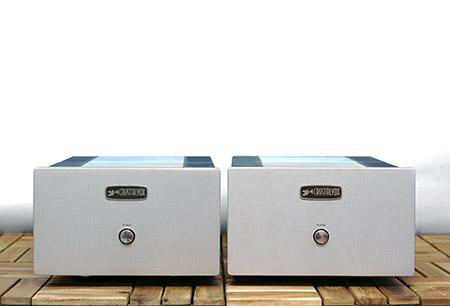

В качестве усилителя для НЧ могут использоваться моноблоки Electrocompaniet AW-180, AW-400 или Crystalvox PA-03.
В НЧ-моноблок встроен c модуль активных фильтров на дискретных аудиофильских элементах c собственным блоком питания и фильтром 100000мкФ.
В акустической системе Doors III приняты все меры для минимизации передачи колебаний корпуса полу. Для этого в основании Doors III установлены виброразвязывающие ножки Finite Elemente Ceraball. Декоративный фланец низкочастотного динамика опирается на скрытую резиновую ножку.
Технические характеристики Crystalvox Doors III
Частотный диапазон (по уровню – 3 дБ) 25 - 20 000 Гц
Чувствительность, 1Вт/м 90 дБ
Импеданс номинальный/минимальный 10/8 Ом
Мощность RMS 200 Вт
Неравномерность АЧХ в рабочей области ±3 дБ
Рассогласование АЧХ пары акустических систем ±0,5 дБ
Количество полос 3
Частота раздела активного кроссовера бас-суббас 120 Гц
Частота раздела пассивного кроссовера 1500 Гц
Типы излучателей
Суб НЧ – 21" , динамический, бумажный конус с пропиткой, усиленный карбоновыми волокнами, звуковая катушка – медный проводник
НЧ-CЧ – 10" динамический, в 14" квазирупорном оформлении, бумажный конус с пропиткой, звуковая катушка – медный проводник.
СЧ-ВЧ – 1" Pipehorn twitter, разработка Crystalvox, звуковая катушка – алюминиевый омедненный проводник.
Размеры без учета НЧ-динамика 120х34х65см
Размеры с учетом НЧ-динамика 120х58х84см
Масса 2 х 72кг
Огромная признательность:
Протченко Александру за помощь в экспертной оценке и настройке Doors III !
