Особенности

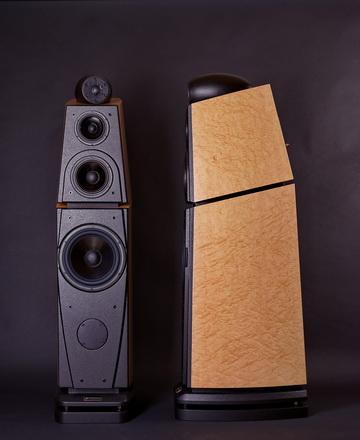

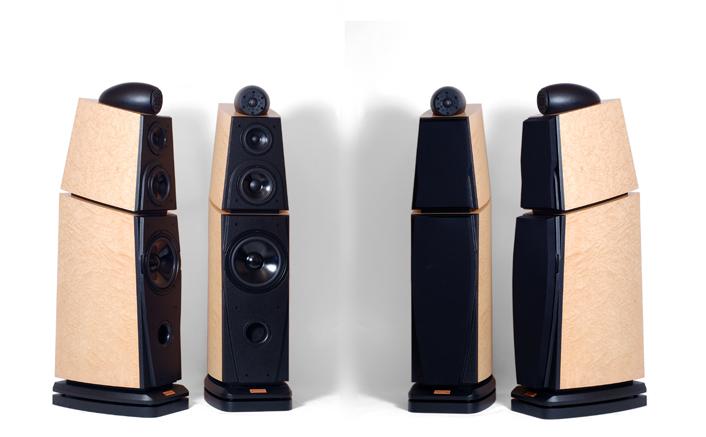

Акустическая система Crystalvox Master Limited Edition имеет прецизионную настройку тонального баланса. В этой акустике применены самые сбалансированные компоненты и технические решения, позволяющие сохранить максимум динамики, ясности, гармонии и чистоты звучания.
Излучатели
При отборе динамиков для Crystalvox Master LE тестировались динамические головки Seas, Scanspeak, Accutone, Vifa, Davis, Visaton, Morel, AudioTechnology.
Выбор был сделан в пользу динамиков:
Высокочастотный
Scan-Speak d3004-664000 c 1-дюймовым куполом из чистого бериллия.
Изменена конструкция. Открыта задняя камера, использована магнитная жидкость в зазоре.
Низкочастотный
Seas H1305-08, бумажный конус с пропиткой, диаметр 10".
Мидбас
Seas H1215-08, бумажный конус с мягкой пропиткой, диаметр 6,5"
Изменена конструкция. Магнитная жидкость в зазоре.
Среднечастотный
Seas H1262-08, бумажный конус с мягкой пропиткой, диаметр 5"
Изменена конструкция. Магнитная жидкость в зазоре.
Магнитная жидкость в зазоре СЧ и СЧ-НЧ динамиков снижает искажения на верхней границе рабочего диапазона этих излучателей. Это позволяет получить чистое, неокрашенное звучание с фильтром 1-го порядка. Такое решение намного лучше, чем отсутствие магнитной жидкости и электрический фильтр более высокого порядка.
Акустическое оформление
Высота расположения низкочастотного динамика и фазоинвертора выбрана с учетом максимально дружелюбного взаимодействия с акустикой помещения при расположении колонок как по длинной, так и по короткой стене.
ФИ имеет 2 положения:
Спереди на высоте 36 см и на тыльной стороне акустической системы, на высоте 75 см.
Стандартная установка ФИ на тыльной стороне, на передней панели - заглушка.
В зависимости от акустики помещения и расположения АС, заглушку и фазоинвертор можно поменять местами для минимизации влияния комнатных мод и достижения более равномерной амплитудно-частотной характеристики в низкочастотной области.
В акустической системе Crystalvox Master LE закругленные боковые стенки, все остальные грани, включая внутренние перегородки, непараллельные.
Для сохранения максимальной динамики и разборчивости во всем частотном диапазоне, внутри корпуса применены рассеиватели и минимальное количество поглотителя (войлок)
Разделительный фильтр и проводники
В акустической системе Crystalvox Master LE используются фильтры 1-го порядка. При применении специальных динамических головок и рассчитанном акустическом оформлении фильтры 1-го порядка сохраняют живость, телесность и естественную динамику.
Фильтры 1-го порядка дают возможность сделать акустическую систему фазолинейной.
Crystalvox Master фазолинейны в диапазоне от 120Гц до 30кГц
Подбор динамиков, компоновка и настройка Crystalvox Master LE выполнены таким образом, чтобы не было неоходимости в использовании технических решений, снижающих ясность звучания. Цепи коррекции, режекции, Цобеля не используются.
Впервые применена схема частотно-зависимого электрического демпфирования головок. Она позволяет снизить искажения на границах рабочего диапазона (сохранить прозрачность звучания) и не потерять детальность и динамику в рабочем диапазоне. В схеме такого демпфирования также используются аудиофильские комплектующие.
Все динамики Crystalvox Master LE протестированы, прогреты на мощности близкой к максимальной и отобраны попарно.
Для идентичности правой и левой акустической системы применена индивидуальная настройка разделительного фильтра с использованием измерительной аппаратуры и субъективных тестов.
Смысл такой настройки в том, чтобы при изготовлении разделительного фильтра учесть то минимальное различие в АЧХ, частоте основного резонанса и тембре, которое всегда есть между динамиками подобранными в пары для одного комплекта акустики. Тонкая настройка разделительного фильтра компенсирует различия в подобранной паре динамиков, что способствует прецизионной локализации источников звука и формированию фундаментальной, стабильной звуковой сцены.
Подбор компонентов разделительного фильтра и проводов сделан по аудиофильским критериям.
В многополосной акустике нет хорошего универсального проводника и элемента фильтра для каждой полосы.
Для баса наилучшее решение – медные моножильные проводники большого сечения. Дроссель низкочастотного фильтра выполнен моножилой 5 кв.мм, проводка 6 кв.мм. Mасса катушки – 8 кг.
Хлесткий верхний бас и богатая нижняя середина получена в результате применения ленточной проводки Mundorf, ленточных дросселей Mundorf из бескислородной меди без сердечника и конденсаторов Мundоrf Zn.
Самые текучие, телесные и разборчивые средние частоты формируются при проводке СЧ из нескольких изолированных моножильных медных монокристаллических проводников ОСС 99,99999%. Фильтр СЧ выполенен на ленточном дросселе Mundorf из бескислородной меди без сердечника и конденсаторов Мundоrf Zn.
Самые чистые, разборчивые высокие частоты и нейтральная верхняя середина при следующей конфигурации проводников:
«+» – сочетание толстых и тонких изолированных серебряных моножил Mundorf c 1% золота, подобранных на основании субъективной экспертизы.
«-» - несколько изолированных моножильных медных монокристаллических проводников ОСС 99,99999%
Для высокочастотного звена используются аудиофильские конденсаторы Тri Rеferenсe.
Большое внимание уделено сечению, выбору направления и вибродемпфированию проводников.
Терминалы – медные c Rh-покрытием Cardas CCGR.
Технические характеристики Crystalvox Master LE
Частотный диапазон (по уровню – 3 дБ) 32 - 30 000 Гц
Чувствительность 2,83В/м 91 дБ
Импеданс номинальный/минимальный 6/4 Ом
Мощность RMS 300 Вт
Неравномерность АЧХ в рабочей области ±2 дБ
Рассогласование АЧХ пары акустических систем ±0,5 дБ
Количество полос 4
Частота раздела кроссовера 120Гц, 1000 Гц, 3000 Гц
Типы излучателей
НЧ – 10" Seas H1305-08 динамический, бумажный конус
СЧ-НЧ – 6,5" Seas H1215-08 динамический, бумажный конус
СЧ – 5" Seas H1262-08 динамический, бумажный конус
ВЧ –1" Scan-Speak d3004-664000, купол из бериллия
Размеры 148х32х56 см
Масса 2 х 82 кг
Огромная признательность:
Александру Хватову за помощь в экспертной оценке при настройке Crystalvox Master LE
Дмитрию Демьяненко за разработку дизайна акустики.
