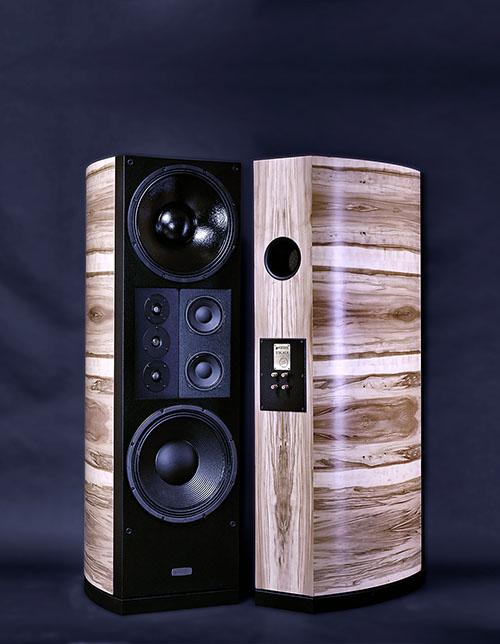

Предназначение Crystalvox Stalker II
Высокая чувствительность (96 дБ),
высокое значение импеданса (минимум 8 Ом),
активное усиление субнизкочастотного диапазона
подтверждают, что Crystalvox Stalker II исключительно универсальная акустическая система, которая сочетается с высококачественным ламповым и транзисторным усилением.
Высокая мощность и максимальное звуковое давление выше 125 дБ делают Crystalvox Stalker II незаменимыми для создания качественной аудиосистемы в помещениях более 100 кв.м. При этом система Stalker II отзывчива при малых уровнях громкости и дружелюбно взаимодействует с акустикой небольших помещений, благодаря оптимальному размещению низкочастотных излучателей.
Особенности конструкции

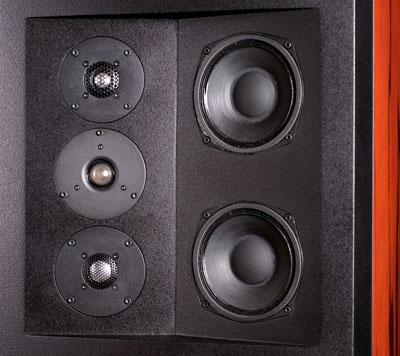

Одна из особенностей Crystalvox Stalker II - средне-высокочастотный блок.
Его необычная конструкция имеет убедительные технические достоинства:
Массив высокочастотных динамиков направлен на слушателя, что способствует максимальной протяженности высокочастотного диапазона.
Ось среднечастотных динамиков отклонена от слушателя для акустической фильтрации в дополнение к минимальной электрической (фильтр 1-го порядка).
Это возможно благодаря тому, что искажения среднечастотного излучателя, связанные с переходом из поршневого режима в зонный, сосредоточены на оси динамика.
Расстояние между центрами СЧ–ВЧ динамиков и угол между их плоскостями обеспечиваются фазолинейность системы в области средних и высоких частот и линейность АЧХ.
Расположение 15-ти дюймого низкочастотного динамика, отвечающего за диапазон 55-250 Гц в верхней части акустической системы снижает его взаимодействие с полом комнаты для прослушивания и обеспечивает максимально линейную амплитудно-частотную характеристику в НЧ-области.
Высококачественный субнизкочастотный излучатель и специализированный усилитель в классе D гарантируют протяженный низкочастотный диапазон от 16-то Гц, высокую точность и хорошую динамику в области низкого баса.
Излучатели
В Crystalvox Stalker применены твиттеры Morel с 1” шелковым куполом и Seas с 1” и ¾” металлическими куполами с магнитной жидкостью в зазоре.
Поскольку суммарное звуковое давление от 3-х твиттеров выше, локальные резонансы, нелинейности АЧХ, окраски каждого динамика, сосредоточенные в разных частотных диапазонах, менее заметны. Выше чувствительность, динамика, разборчивость и прозрачность звука. Суммарная АЧХ трех твиттеров более линейна, чем каждого по отдельности.
Среднечастотный 5” динамический излучатель изготовлен фирмой P.Audio (Thailand) по заказу Crystalvox. Динамик обладает гладкой АЧХ, высокой чувствительностью 96 дБ, отличной разборчивостью в среднечастотном диапазоне, значительной перегрузочной способностью и низкими искажениями. Диффузор изготовлен из легкой бумаги с пропиткой. Для демпфирования локальных резонансов в зазоре магнитной системы используется магнитная жидкость. Подвес тонкий тканевый.
15" низкочастотный динамик 18 Sound 15ND930 с мощной редкоземельной магнитной системой и бумажным диффузором с пропиткой обладает низкими искажениями, чистым, масштабным, разборчивым и динамичным звуком в частотном диапазоне от 55 до 250 Гц. Согласование с субнизкочастотным модулем выполнено настройкой акустического фильтра: выбором объема акустического оформления и частотой настройки фазоинвертора.
15" субнизкочастотный динамик B&C 15SW115 со звуковой катушкой 4,5 дюйма, линейным ходом 26 мм и force factor (BL) = 30 (Tхm) в оформлении закрытый ящик в паре со специализированным усилителем в классе D обладает сейсмическим, проработанным нижним басом.
Акустическое оформление
Верхняя и нижняя низкочастотные секции разделены наклонной перегородкой для непараллельности внутренних поверхностей. Такое решение и закругленные боковые стенки обеспечивают отсутствие стоячих волн без использования поглотителя, который снижает качество НЧ. Для сохранения максимальной динамики и разборчивости внутри корпуса применены рассеиватели. Минимальное количество поглотителя используется лишь с целью снизить гулкость переотражений звука внутри корпуса. Так же для минимизации гулкости и придания отраженному звуку благородного тембра, внутренняя поверхность стенок имеет пробковое покрытие и слой кокосовой койры.
Разделительный фильтр и проводники
В разделительном фильтре Crystalvox Stalker II применены лучшие компоненты: моножильные катушки (5 кв.мм) для баса, ленточные катушки Mundorf для средних частот и конденсаторы Audin TriReference для высоких частот.
В акустической системе Crystalvox Stalker используются фильтры 1-го порядка. При применении специальных динамических головок и рассчитанном акустическом оформлении фильтры 1-го порядка сохраняют живость, телесность и естественную динамику.
Фильтры 1-го порядка дают возможность сделать акустическую систему фазолинейной.
Crystalvox Stalker II фазолинейны в диапазоне от 250Гц до 22кГц .
Подбор динамиков, компоновка и настройка Crystalvox Stalker II выполнены таким образом, чтобы не было необходимости в использовании технических решений, снижающих ясность звучания: цепи коррекции, режекции, Цобеля и пр. не применяются
Все динамики Crystalvox Stalker II протестированы, прогреты на мощности близкой к максимальной и отобраны попарно.
Для идентичности правой и левой акустической системы применена индивидуальная настройка разделительного фильтра с использованием измерительной аппаратуры и субъективных тестов.
Смысл такой настройки в том, чтобы при изготовлении разделительного фильтра учесть минимальное различие в АЧХ, частоте основного резонанса и тембре, которые всегда есть между динамиками, подобранными в пары для одного комплекта акустики. Тонкая настройка разделительного фильтра компенсирует различия в подобранной паре динамиков, что способствует прецизионной локализации источников звука и формированию фундаментальной, стабильной звуковой сцены.
Подбор компонентов разделительного фильтра и проводов сделан по аудиофильским критериям.
В многополосной системе для каждой полосы есть наилучшее решение по применению проводников и элементов разделительного фильтра.
Для суббаса наилучшее решение – медные моножильные проводники большого сечения, активный фильтр и отдельный усилитель с возможностью коррекции АЧХ и уровня НЧ.
Проработанному верхнему басу и богатой нижней середине способствует OFC-проводники Mundorf 6 кв.мм (моножилы разного сечения). Дроссель низкочастотного фильтра без сердечника выполнен моножилой 5кв.мм. Mасса катушки 8 кг.
Чистые, разборчивые высокие частоты и текучие, телесные средние частоты получены при следующей конфигурации проводников:
«+» – сочетание толстых и тонких изолированных серебряных моножил Jensen, подобранных на основании субъективной экспертизы.
«-» - несколько изолированных медных монокристаллических проводников PCОССA Oyiade 99,99999%
Для среднечастотного диапазона применены ленточные OFC-катушки Mundorf.
По результатам прослушивания при сравнении с конденсаторами Mundorf Silver/Gold/Oil и Duelund с медными обкладками для высокочастотной секции Stalker II выбраны Audin TriReference.
Большое внимание уделено сечению, выбору направления и вибродемпфированию проводников.
Терминалы – медные Cardas ССBP.
Комплектация, согласование и подключение системы Crystalvox Stalker II
Акустическая система Stalker II может быть интегрирована в любую систему, состоящую из источника, предварительного усилителя и усилителя мощности.
Один из выходов предварительного усилителя, как обычно, подсоединяется к входу усилителя мощности, второй выход предусилителя подключается к входу субнизкочастотного усилителя. На входе этого усилителя стоит высокачественный активный фильтр.
Выход усилителя мощности подключается к верхним клеммам акустических систем.
Выход субнизкочастотного усилителя подключается к нижним клеммам.
На этапе инсталляции и во время эксплуатации субнизкочастотный модуль имеет гибкие настройки:
- замеры АЧХ в ближнем, среднем и дальнем поле с последующей коррекцией
- выбор готовых настроек и настроек «по умолчанию», сделанных специалистом Crystalvox
- изменение кол-ва нижнего баса, исходя из субъективной оценки качества звучания
с возможностью вернуть настройки «по умолчанию»
- ограничение НЧ по уровню –3 дБ на частотах 20 или 25 Гц для создания звукового давления выше 125 дБ при работе в помещениях большого объема
Во время эксплуатации все установки сохраняются даже при длительном отключении питания. Регулировка громкости и выбор источника сигнала производятся предусилителем, как на обычной системе.
Акустическая система Stalker II комплектуется усилителем в классе D для субнизкочастотного модуля

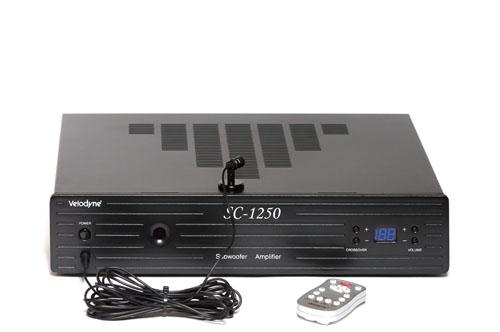

Velodyne SC-1250 (1250 watt RMS, 3000 watt peak), в который внесены изменения:
- предварительная часть: аналоговый регулятор уровня, аналогичный RX-Regulator
- изменения схемы питания
- высококачественные выходные клеммы
Так же в комплект Stalker II входят специализированные моножильные сабвуферные кабели.
Для комплекта Stalker II могут быть рекомендованы ламповые моноблоки и специальная версия RX-Regulator.
Технические характеристики Crystalvox Stalker II
Частотный диапазон (по уровню – 3 дБ) 16 - 22 000 Гц
Чувствительность 2,83В/м 96 дБ
Импеданс номинальный/минимальный 8/8 Ом
Мощность RMS 500 Вт
Неравномерность АЧХ в рабочей области ±2,5 дБ
Рассогласование АЧХ пары акустических систем ±0,5 дБ
Количество полос 4
Частота раздела бас-суббас 55 Гц
Частота раздела пассивного кроссовера 250Гц, 3000 Гц
Типы излучателей
Суб НЧ – 15" B&C 15SW115, динамический, TWP waterproof both sides, звуковая катушка – медный проводник
НЧ – 15" 18 Sound 15ND930 динамический, бумажный конус с пропиткой, , звуковая катушка – медный проводник
СЧ – 5" P.Audio WN-520n, спецзаказ для Crystalvox, динамический, бумажный конус с пропиткой, магнитная жидкость в зазоре, звуковая катушка – медный проводник
ВЧ –1" Morel CAT 298, шелковый купол с пропиткой, медная звуковая катушка, магнитная жидкость в зазоре, звуковая катушка – медный проводник
ВЧ – 3/4" Seas h1283-06, купол сплав алюминия и магния, магнитная жидкость в зазоре, звуковая катушка – медный проводник
ВЧ – 1" Seas H0883-06 27TAFC/G, купол сплав алюминия и магния, магнитная жидкость в зазоре, звуковая катушка – медный проводник
Размеры 148х42х64см
Масса 2 х 98кг
Стоимость Crystalvox Stalker II высылается на эл. почту по запросу.
Огромная признательность:
Александру Хватову за помощь в экспертной оценке при настройке Crystalvox Stalker II !
