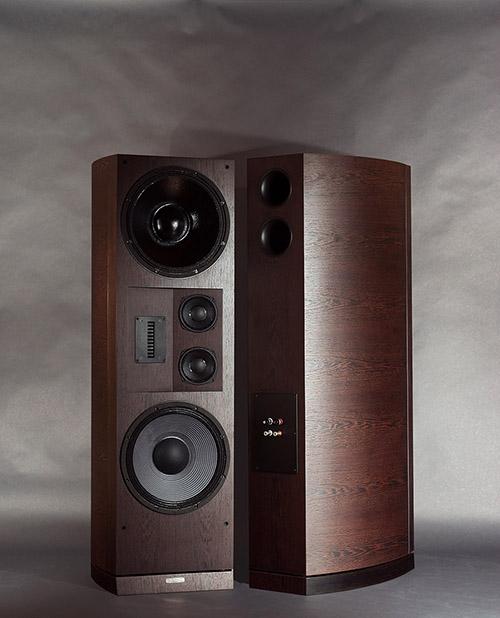

Предназначение Crystalvox Stalker R

Высокая чувствительность (96 дБ),

высокое значение импеданса (минимум 8 Ом),

активное усиление субнизкочастотного диапазона

предполагают универсальность Crystalvox Stalker R и способность работы с любыми высококачественными ламповыми и транзисторными усилителями.

Высокая мощность и максимальное звуковое давление выше 125 дБ делают Crystalvox Stalker R незаменимыми для создания качественной аудиосистемы в помещениях более 100 кв.м.

Система Stalker R отзывчива на малых уровнях громкости и дружелюбно взаимодействует с акустикой любых помещений, благодаря оптимальному размещению низкочастотных излучателей. В небольших помещениях Stalker R создадут равномерную звуковую картину на низких частотах и ощущение масштаба, недоступные для компактных акустических систем.

Особенности конструкции

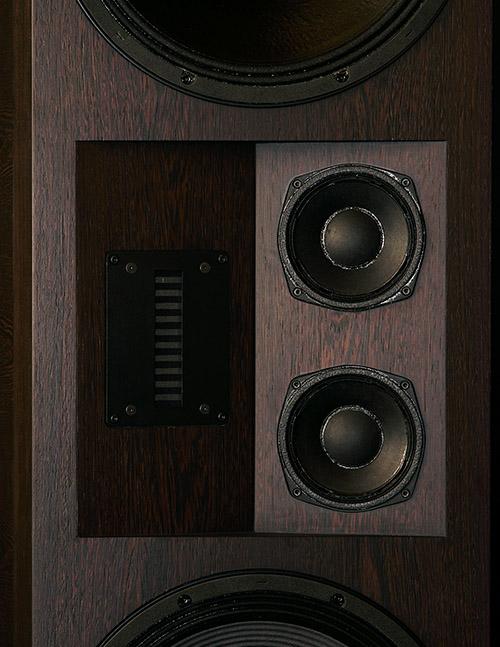

Одна из особенностей Crystalvox Stalker R - средне-высокочастотный блок.

Его необычная конструкция имеет убедительные технические достоинства:

Ленточный твиттер Хейла направлен на слушателя, что способствует максимальной протяженности высокочастотного диапазона.

Ось среднечастотных динамиков отклонена от слушателя для акустической фильтрации, которая является следствием того, что искажения среднечастотного излучателя, связанные с переходом из поршневого режима в зонный, сосредоточены на оси динамика.

Расстояние между центрами СЧ - ВЧ динамиков и угол между их плоскостями обеспечиваются фазолинейность системы в области средних и высоких частот и линейность АЧХ.

Расположение 15-ти дюймого низкочастотного динамика, отвечающего за диапазон 55-300 Гц в верхней части акустической системы снижает его взаимодействие с полом помещения и обеспечивает максимально линейную амплитудно-частотную характеристику в НЧ-области.

Высококачественный субнизкочастотный излучатель и специализированный усилитель в классе D гарантируют протяженный низкочастотный диапазон от 20-то Гц, высокую точность и хорошую динамику в области низкого баса.

Излучатели

В Crystalvox Stalker R применены 5” ленточные излучатели Хейла Beyma TPL-150

Среднечастотный 5” динамический излучатель изготовлен фирмой P.Audio (Thailand) по заказу Crystalvox. Динамик обладает гладкой АЧХ, высокой чувствительностью 96 дБ, отличной разборчивостью в среднечастотном диапазоне, значительной перегрузочной способностью и низкими искажениями. Диффузор изготовлен из легкой бумаги с пропиткой.

15" низкочастотный динамик 18 Sound 15W930 с мощной магнитной системой и бумажным диффузором с пропиткой обладает низкими искажениями, чистым, масштабным, разборчивым и динамичным звуком в частотном диапазоне от 55 до 300 Гц. Согласование с субнизкочастотным модулем выполнено настройкой акустического фильтра: выбором объема акустического оформления и частотой настройки фазоинвертора.

15" субнизкочастотный динамик 18 Sound 15LW2400 со звуковой катушкой 4 дюйма, линейным ходом 20 мм и force factor (BL) = 24 (Tхm) в оформлении закрытый ящик в паре со специализированным усилителем в классе D обладает сейсмическим, проработанным нижним басом.

Динамики Stalker R с диффузорами из целлюлозы обладают естественным тембром.

Акустическое оформление

Корпус акустической системы Stalker R выполнен из высококачественной фанеры.

СЧ- и ВЧ-динамики получили закрытое акустическое оформление без параллельных стенок с рассеивающими элементами из фанеры, что улучшило динамику, детальность и проработку низкоуровневых сигналов.

Мидбасовый динамик имеет эффективное акустическое оформление в виде трансмиссионной линии, нагруженной на фазоинвертор.

У cуббасового динамика акустическое оформление - трансмиссионная линия, нагруженная на закрытую камеру.

Верхняя и нижняя низкочастотные секции разделены наклонной перегородкой для непараллельности внутренних поверхностей в 3-х плоскостях. Такое решение и закругленные боковые стенки обеспечивают отсутствие стоячих волн без использования поглотителя, который снижает качество НЧ. Минимальное количество поглотителя используется лишь с целью снизить гулкость переотражений звука внутри корпуса.

Разделительный фильтр и проводники

В разделительном фильтре Crystalvox Stalker R применены лучшие компоненты: моножильные катушки (5 кв.мм) для баса, ленточные катушки Mundorf для средних частот и конденсаторы с криообработкой и серебряными выводами для высоких частот.

В акустической системе Crystalvox Stalker используются фильтры 1-го порядка. При применении специальных динамических головок и акустической фильтрации, первый порядок разделительного фильтра сохраняет живость, телесность и естественную динамику.

Фильтры 1-го порядка дают возможность сделать акустическую систему фазолинейной в диапазоне от 300Гц до 23кГц .

Все динамики Crystalvox Stalker R протестированы, прогреты на мощности близкой к максимальной и отобраны попарно.

Для идентичности правой и левой акустической системы применена индивидуальная настройка разделительного фильтра с использованием измерительной аппаратуры и субъективных тестов.

Смысл тонкой настройки заключается  в том, чтобы при изготовлении разделительного фильтра учесть минимальное различие в АЧХ, частоте основного резонанса и тембре, которые всегда есть между динамиками, подобранными в пары для одного комплекта акустики. Тонкая настройка разделительного фильтра компенсирует различия в подобранной паре динамиков, что способствует прецизионной локализации источников звука и формированию фундаментальной, стабильной звуковой сцены.

Подбор компонентов разделительного фильтра и проводов сделан по аудиофильским критериям.

В многополосной системе для каждой полосы есть наилучшее решение по применению проводников и элементов разделительного фильтра.

Для суббаса наилучшее решение – медные моножильные проводники большого сечения, активный фильтр и отдельный усилитель с возможностью коррекции АЧХ и уровня НЧ.

Проработанному верхнему басу и богатой нижней середине способствует OFC-проводники Mundorf 6 кв.мм (моножилы разного сечения). Дроссель низкочастотного фильтра без сердечника выполнен моножилой 5кв.мм. Mасса катушки 8 кг.

Чистые, разборчивые высокие частоты и текучие, телесные средние частоты получены при сочетание толстых и тонких изолированных серебряных моножил Jensen, подобранных на основании субъективной экспертизы.

Большое внимание уделено сечению, выбору направления и вибродемпфированию проводников.

Терминалы – серебряные WBT Nextgen Ag.

Комплектация, согласование и подключение системы Crystalvox Stalker R

Акустическая система Stalker R может быть интегрирована в любую систему, состоящую из источника, предварительного усилителя и усилителя мощности.

Один из выходов предварительного усилителя, подсоединяется к входу усилителя мощности, второй выход предусилителя подключается к входу субнизкочастотного усилителя, на входе которого стоит высокачественный активный фильтр.

Выход усилителя мощности подключается клеммам WBT Ag акустических систем.

Выход субнизкочастотного усилителя подключается к отдельным клеммам субнизкочастотного динамика.

Во время работы системы имеется возможность с пульта дистанционного управления изменять кол-во баса, руководствуясь субъективной оценкой качества звучания, с возможностью вернуть настройки «по умолчанию».

Во время эксплуатации все установки сохраняются при длительном отключении питания. Регулировка громкости и выбор источника сигнала производятся предусилителем.

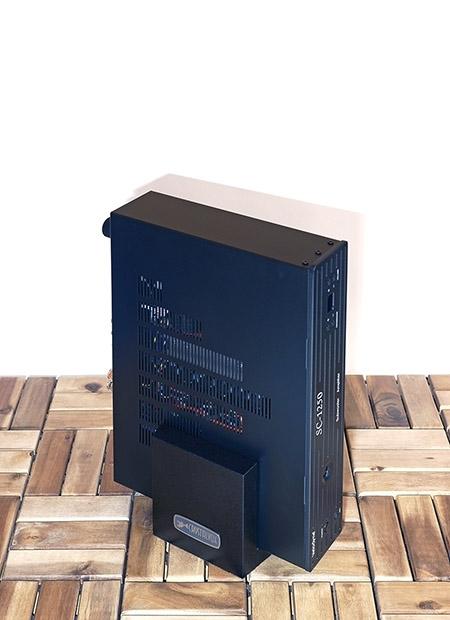

Акустическая система Stalker R комплектуется усилителем в классе D для субнизкочастотного модуля Velodyne SC-1250 SE. Особенности версии Special Edition:

- изменения схемотехники блока питания c 2x кратным увеличением емкости конденсаторов выходного каскада,

- 10x кратное увеличение емкости конденсаторов блока активных фильтров,

- фазировка первичных и вторичных сетевых обмоток,

- изменение схемы фильтрации с использованием катушек без сердечника сечением 5 кв.мм,

- высококачественные выходные клеммы,

- вертикальная подставка.

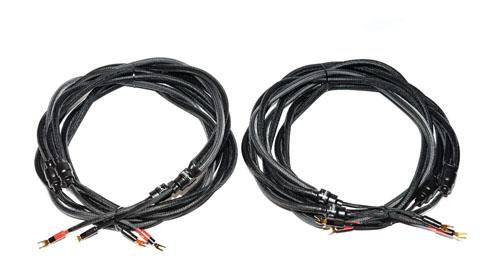

Так же в комплект Stalker R входят специализированные моножильные сабвуферные кабели.

Технические характеристики Crystalvox Stalker R

Частотный диапазон (по уровню – 3 дБ)                      20 - 23 000 Гц

Чувствительность                                                       2,83В/м 96 дБ

Импеданс номинальный/минимальный                         8/8 Ом

Мощность RMS                                                           500 Вт

Неравномерность АЧХ в рабочей области                   ±2,5 дБ

Рассогласование АЧХ пары акустических систем         ±0,5 дБ

Количество полос                                                      4

Частота раздела бас-суббас                                       55 Гц

Частоты раздела пассивного кроссовера                    300Гц, 3000 Гц

Размеры                                                                   150х42х58см

Масса                                                                       2 х 102кг

Типы излучателей

Суб НЧ – 15" 18 Sound 15LW2400, динамический, бумажный конус, усиленный стекловолокном, звуковая катушка 4"– медный проводник

НЧ – 15" 18 Sound 15W930 динамический, бумажный конус с пропиткой, звуковая катушка 3"– медный проводник

СЧ – 5" P.Audio WN-520n, спецзаказ для Crystalvox, динами­ческий, бумажный конус с пропиткой, магнитная жидкость в зазоре, звуковая катушка – медный проводник

ВЧ – 5" ленточный излучатель Хейла Beyma TPL-150.

Стоимость Crystalvox Stalker R высылается на эл. почту по запросу.

Огромная признательность:

Александру Протченко за помощь в экспертной оценке при настройке Crystalvox Stalker R !
