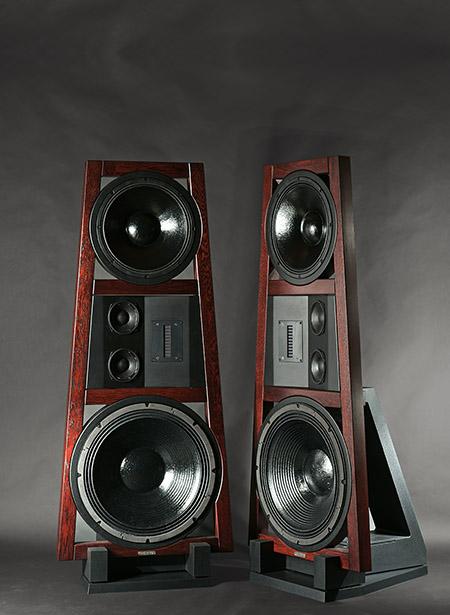

Особенность конструкции Crystalvox Doors II
Корпусная акустика (закрытый ящик, либо акустическое оформление с фазоинвертором) имеет кардиоидную диаграмму направленности, которая на низких частотах (НЧ) превращается в сферическую. Традиционная корпусная акустика излучает бас одинаково во всех направлениях, вне зависимости от того, куда направлен динамик. При таком типе излучения комната с параллельными стенками превращается в резонатор. При идеальной АЧХ акустической системы неравномерность стационарной АЧХ на низких частотах в комнате в лучшем случае ± 5дБ, в худшем ± 12 дБ.
На неравномерность комнатной АЧХ на низких частотах у корпусной акустики влияют много факторов: высота расположения динамиков и фазоинвертора, расположение слушателя, геометрия комнаты.
Комната разрушает как частотную, так и временную характеристику низкочастотного сигнала.
На "пиках" комнатной АЧХ отдельные ноты НЧ будут не только доминировать,
но и звучать после прекращения сигнала из-за того, что комната накапливает энергию.
Это является причиной характерной окраски низких частот.
Дипольная конструкция позволяет получить на НЧ диаграмму направленности в виде лежащей трехмерной восьмерки. Низкочастотное излучение сконцентрировано на оси этой восьмерки. Если отодвигаться от центра излучения, уровень НЧ начнет постепенно снижаться. В плоскости передней панели акустической системы противофазное излучение передней и тыловой части диффузора складывается и превращается в ноль. В случае Doors II на оси динамика сложению и полному уничтожению НЧ мешает большой размер низкочастотного излучателя. Низкие частоты у открытой системы излучаются вперед и назад. При диаграмме направленности "восьмерка" комната не проявляет свойств резонатора. Неравномерность комнатной АЧХ на низких частотах составляет ± 3дБ.
При отсутствии корпуса нет проблем со стоячими волнами и окраской из-за вибрации стенок. Звуковая энергия, накопленная внутри корпуса, всегда воздействует на диффузор динамика. Отсутствие корпуса сохраняет максимум детальности и чистоты НЧ.
У Doors II отсутствует экран, который вибрациями вызывает окраску и может ухудшать сцену. Возможность не использовать акустический экран появилась благодаря эффективному динамику с диффузором 21 дюйм с линейным ходом ±14 мм.
Детальные и неокрашенные низкие частоты позволяют с лучшей стороны раскрыться диапазону от верхнего баса до ВЧ.

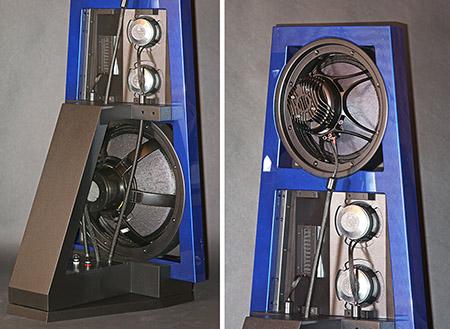

Конструкция средне-высокочастотного блока позаимствована у акустической системы Stalker II.
В открытом оформлении такое решение с лучшей стороны проявляет технические достоинства:
Ленточный высокочастотный излучатель Хейла направлен на слушателя, что способствует максимальной протяженности высокочастотного диапазона.
Ось среднечастотных динамиков отклонена от слушателя для акустической фильтрации в дополнение к минимальной электрической (фильтр 1-го порядка).
Это возможно благодаря тому, что искажения среднечастотного излучателя, связанные с переходом из поршневого режима в зонный, сосредоточены на оси динамика.
Расстояние между центрами СЧ–ВЧ динамиков и угол между их плоскостями обеспечиваются фазолинейность системы в области средних и высоких частот и линейность АЧХ.
Doors II - дипольная акустическая система во всем частотном диапазоне. Открытое акустическое оформление средне-высокочастотного звена улучшает детальность, ощущение масштаба и атмосферы записи.
Излучатели
В Crystalvox Doors II применены ленточные твиттеры Хейла Beyma TPL-150 чувствительностью 99 dB.
Среднечастотный 5” динамический излучатель изготовлен фирмой P.Audio (Thailand) по заказу Crystalvox. Динамик обладает гладкой АЧХ, высокой чувствительностью 96 дБ, отличной разборчивостью в среднечастотном диапазоне, значительной перегрузочной способностью и низкими искажениями. Диффузор изготовлен из легкой бумаги с пропиткой. Для демпфирования локальных резонансов в зазоре магнитной системы используется магнитная жидкость. Подвес тонкий тканевый.
15" низкочастотный динамик 18 Sound 15ND930 с мощной редкоземельной магнитной системой и бумажным диффузором с пропиткой обладает низкими искажениями, чистым, масштабным, разборчивым и динамичным звуком.
21" субнизкочастотный динамик 18 Sound 21NLW9000 со звуковой катушкой 5,3 дюйма, линейным ходом ±14 мм и force factor (BL) = 34,5 (Tхm) концентрирует наиболее прогрессивные технические решения для субнизкочастотного диапазона:
- намотка звуковой катушки снаружи и внутри каркаса,
- бумажный диффузор, усиленный карбоновыми волокнами,
- более линейная силиконовая центрирующая шайба с улучшенным контролем за перемещением подвижной системы,
- кольцо магнитной системы (Demodulation Ring), снижающее искажения.
В паре со специализированным усилителем в классе AB этот динамик обладает подвижным, разборчивым и динамичным нижним регистром с максимальным звуковым давлением более 110 дБ.
Разделительный фильтр и проводники

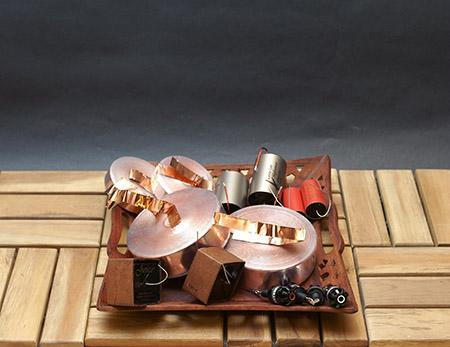

В пассивном разделительном фильтре Crystalvox Doors II применены лучшие аудиофильские компоненты: ленточные катушки Mundorf для средних частот (CFC 16) и мидбасового диапазона (CFC 14), фольговые конденсаторы с криообработкой и серебряными выводами для высоких частот.
В акустической системе Crystalvox Doors II используются фильтры 1-го порядка. При применении специальных динамических головок и рассчитанном акустическом оформлении фильтры 1-го порядка сохраняют живость, телесность и естественную динамику.
Crystalvox Doors II фазолинейны в диапазоне от 400Гц до 23кГц .
Все динамики Crystalvox Stalker II протестированы, прогреты на мощности близкой к максимальной и отобраны попарно.
Для идентичности правой и левой акустической системы применена индивидуальная настройка разделительного фильтра с использованием измерительной аппаратуры и субъективных тестов.
Смысл такой настройки в том, чтобы при изготовлении разделительного фильтра учесть минимальное различие в АЧХ, частоте основного резонанса и тембре, которые всегда есть между динамиками, подобранными в пары для одного комплекта акустики. Тонкая настройка разделительного фильтра компенсирует различия в подобранной паре динамиков, что способствует прецизионной локализации источников звука и формированию фундаментальной, стабильной звуковой сцены.
Подбор компонентов разделительного фильтра и проводов сделан по аудиофильским критериям.
В многополосной системе для применения проводников и элементов разделительного фильтра в каждой полосе частот есть наилучшее решение.
Для суббаса наилучшее решение – медные моножильные проводники большого сечения, активный фильтр и отдельный усилитель с возможностью коррекции АЧХ и уровня НЧ.
Проработанному верхнему басу, тембрально-насыщенной и сфокусированной нижней середине способствует монокристаллические PCOCCA-проводники Oyaide Tunami Nigo 5,5 кв.мм.
Впервые проводка средне- и высокочастотного динамика выполнена серебрянными моножильными проводниками Jensen разного сечения. Конструкция и идеология этих проводников аналогична Crystalvox Signature cable.
Терминалы – серебряные WBT Nextgen Ag.
Комплектация, согласование и подключение системы Crystalvox Doors II
Акустическая система Doors II может быть интегрирована в любую систему, состоящую из источника, предварительного усилителя и усилителя мощности.
Один из выходов предварительного усилителя, подсоединяется к входу усилителя мощности, второй выход предусилителя подключается к входу субнизкочастотного усилителя, на входе которого стоит высокачественный активный фильтр.
Выход усилителя мощности подключается клеммам акустических систем.
Выход субнизкочастотного усилителя подключается к медным клеммам субнизкочастотного динамика.
Акустическая система Doors II комплектуется согласованным усилителем в классе AB для субнизкочастотного модуля c настроеенным блоком актиных фильтров на дискретных аудиофильских элементах.

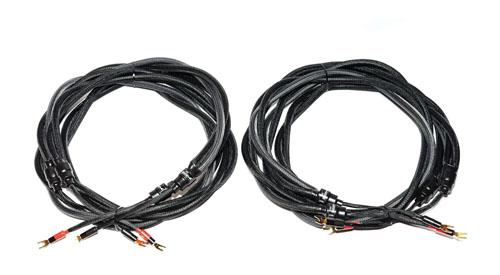

В комплект Doors II входят специализированные моножильные сабвуферные кабели.
В акустической системе Doors II приняты все меры для минимизации передачи колебаний корпуса полу. Для этого в основании Doors II установлены мощные шипы, которые опираются на металлические вставки, утопленные в глубь подставки. Дополнительных мер для виброизоляции Doors II не требуется.
Технические характеристики Crystalvox Doors II
Частотный диапазон (по уровню – 3 дБ) 30 - 23 000 Гц
Чувствительность, 1Вт/м 92 дБ
Импеданс номинальный/минимальный 10/10 Ом
Мощность RMS 500 Вт
Неравномерность АЧХ в рабочей области ±3 дБ
Рассогласование АЧХ пары акустических систем ±0,5 дБ
Количество полос 4
Частота раздела бас-суббас 80 Гц
Частота раздела пассивного кроссовера 400 Гц, 3000 Гц
Типы излучателей
Суб НЧ – 21" Sound 21NLW9000, динамический, бумажный конус с пропиткой, усиленный карбоновыми волокнами, звуковая катушка – медный проводник
НЧ – 15" 18 Sound 15ND930 динамический, бумажный конус с пропиткой, звуковая катушка – медный проводник
СЧ – 5" P.Audio WN-520n, спецзаказ для Crystalvox, динамический, бумажный конус с пропиткой, магнитная жидкость в зазоре, звуковая катушка – медный проводник
ВЧ – 5" ленточный излучатель Хейла Beyma TPL-150.
Размеры 165х70х64см
Масса 2 х 75кг
Стоимость Crystalvox Doors II высылается на эл. почту по запросу.
Огромная признательность:
Протченко Александру за помощь в экспертной оценке при настройке Doors II !
