Особенности конструкции

Рупор оптимизирует нагрузку на мембрану динамика/драйвера. Как это происходит? Если просто, то обычный динамик приводит в движение воздух только вблизи мембраны диффузора. Масса этого воздуха сильно меньше, чем масса подвижной части динамика, поэтому КПД преобразования электрической энергии усилителя в механическую энергию звуковых колебаний мал и обычно не превышает 3%. Другое дело, если мы нагружаем мембрану рупором. В этом случае мембрана приводит в движение расширяющийся воздушный столб и КПД такого преобразования достигает 30%, то есть в 10 раз выше! Как следствие, высокая чувствительность (106дБ и более) рупора создает динамику звука, недостижимую другими средствами. Именно динамика рождает удивительную легкость звучания, живость и вовлеченность, которые усиливаются подключением качественных ламповых усилителей, например моноблоков PA-40T. Контролируемая диаграмма направленности рупорного излучателя снижает негативное влияние помещения. Меньшее влияние на звук оказывает гулкость помещения. Комнатные моды в области среднего и верхнего баса снижены более чем в 3 раза, поскольку рупорный бас имеет направленность в отличие от традиционных корпусных колонок.

К сожалению, вместе с рупорной динамикой появляется окраска, которая отталкивает некоторых любителей музыки от выбора акустических систем этого типа. Компания Crystalvox имеет богатый опыт создания акустических систем лишенных рупорных призвуков в области средних и высоких частот: Mistral, Smarthorn, Masterhorn и Doors. При этом сохранена приверженность разделительным фильтрам низких порядков, которые доносят рупорную динамику с минимальными потерями. Применение в Fullhorn 1.0 верхнебасового и басового рупора потребовало новых исследований и разработок, которые максимально эффективно снизили рупорные призвуки без потери динамики звучания.

Центры излучения рупорных излучателей имеют физическое смещение для согласования всех полос по фазе на границе раздела.

Излучатели

На роль высокочастотного излучателя для Fullhorn 1.0 было отобрано несколько лучших кандидатов. Из которых по результатам субъективной экспертизы был выбран 1" твитер с коротким рупором от Masterhorn II  Он обладает протяженной частотной характеристикой на ВЧ, хорошей линейностью, хорошей угловой дисперсией. Для рупорного твитера Fullhorn 1.0 характерны открытость и живость звучания, высокая динамика, высокое разрешение, низкие искажения, естественный тембр.

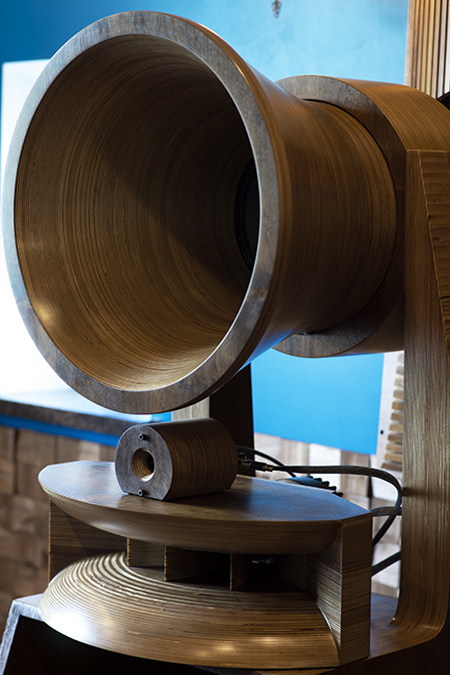

Среднечастотный рупорный драйвер Paudio SD990N чувствительностью 110 дБ/2,83В с 4-х дюймовой титановой мембраной использовался ранее в первых Doors . Он обладает образцовой АЧХ, выдающейся динамикой, детальностью и низкими искажениями.

Мощная редкоземельная магнитная система, демпфированный подвес купола снижают характерные рупорные призвуки до пороговых значений и позволяют услышать богатый тембр живых, текучих средних частот в мельчайших подробностях. Деревянный радиальный секционированный рупор придает благородный тембр средним частотам и хорошо согласуется с этим драйвером.

Быстрый собственный спад АЧХ связки рупор/драйвер на верхней границе 4кГц позволяет обойтись без электрического фильтра высоких частот и качественно согласовать среднечастотную секцию с высокочастотной.

Полноценный верхнебасовый рупор чувствительностью 106дБ с соответствующим динамиком в качестве драйвера — это то, что отличает настоящую рупорную систему, фундамент звука. Легкость, с которой верхнебасовый рупор рисует фактуру звука, вряд ли можно с чем-то спутать. Высококачественная бумага и магнитная система Alnico во многом определяют открытый, наполненный, ”винтажный” тембр связки рупор/драйвер.

Свернутый басовый - результат 3-х летней работы. Несколько раз казалось, что идея компактного свернутого рупора с полноценными низкими частотами — утопия, которую невозможно реализовать. Но удалось. Сложно описать конструкцию свернутого басового рупора и характеристики, которым позавидуют сабвуферы без раскрытия know-how*

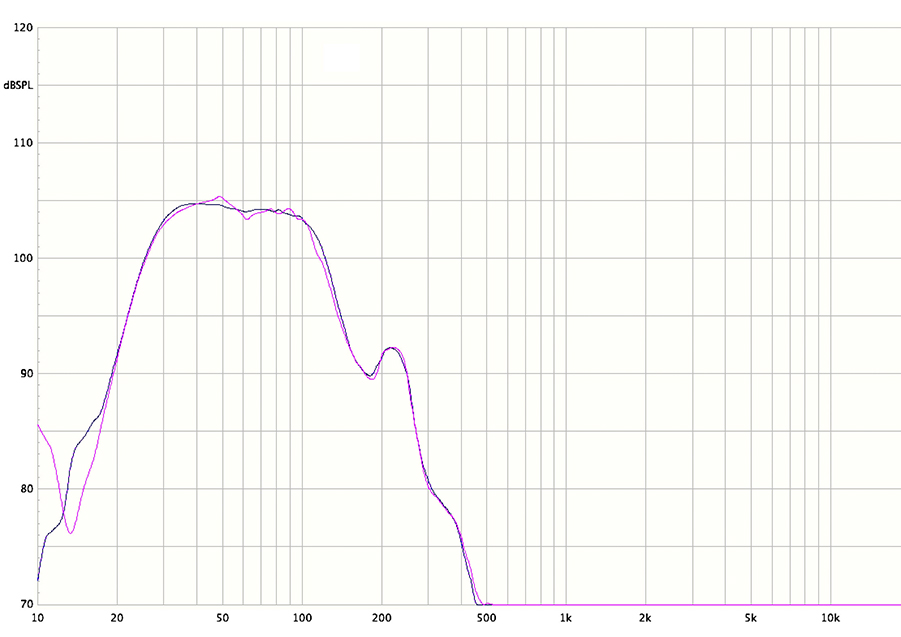

Амплитудно - частотная характеристика низкочастотного свернутого рупора (правый и левый каналы), измеренная в ближнем поле в плоскости устья.

Разделительный фильтр и проводники

В акустической системе Fullhorn 1.0 как и в других системах Crystalvox используются фильтры 1-го порядка. При применении специальных динамических головок и рассчитанном акустическом оформлении фильтры 1-го порядка сохраняют живость, телесность и естественную динамику.

Фильтры 1-го порядка и физическое смещение центров излучения всех рупоров позволяют подключить их в абсолютной положительной полярности, согласовать по фазе на границе раздела и получить согласованную по импульсному отклику систему (time coherence) в основном диапазоне частот.

Все динамики/драйверы Fullhorn 1.0 протестированы, прогреты на мощности близкой к максимальной и отобраны попарно.

Для идентичности правой и левой акустической системы применена индивидуальная настройка разделительного фильтра с использованием измерительной аппаратуры и субъективных тестов.

Смысл такой настройки в том, чтобы при изготовлении разделительного фильтра учесть минимальное различие в АЧХ, частоте основного резонанса и тембре, которые всегда есть между динамиками, подобранными в пары для одного комплекта акустики. Тонкая настройка разделительного фильтра компенсирует различия в подобранной паре динамиков, что способствует прецизионной локализации источников звука и формированию фундаментальной, стабильной звуковой сцены. Индивидуальная настройка разделительного фильтра является разработкой Crystalvox.

Подбор компонентов разделительного фильтра и проводов сделан по аудиофильским критериям. Впервые в разделительном фильтре использованы конденсаторы, обладающие высокой детализацией, естественным тембром и точным тональным балансом (разработка Crystalvox).

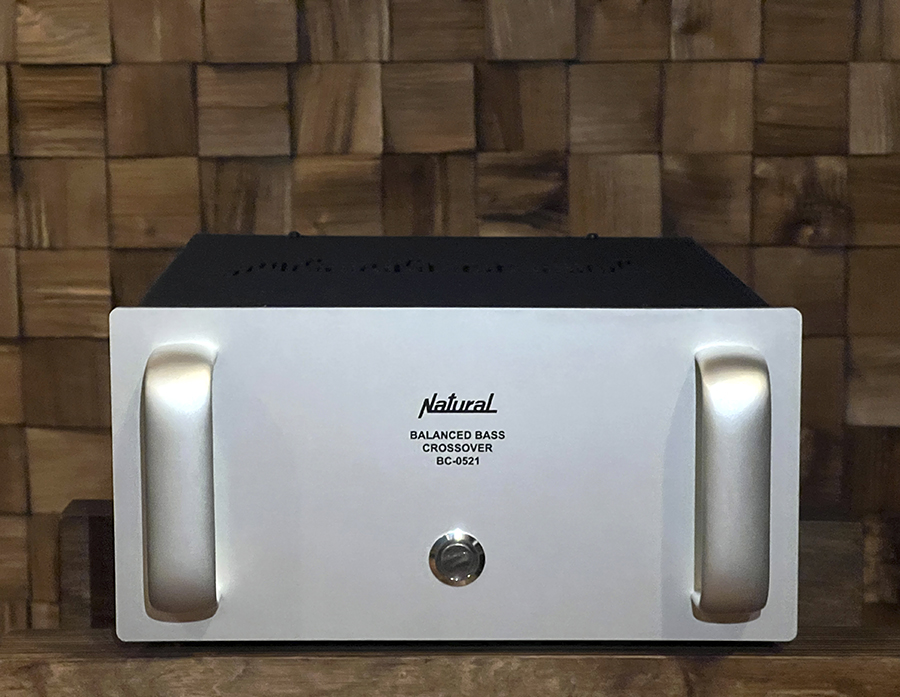

Для баса используются медные моножильные проводники большого сечения, активный фильтр низких частот в отдельном корпусе Natural Audio и усилитель мощности в классе А.

Проработанному верхнему басу, тембрально-насыщенной сфокусированной нижней середине и хорошей динамике способствуют моножильные катушки Mundorf, монокристаллические PCOCCA-проводники Neotech.

Проводка средне- и высокочастотного звена выполнена серебряными моножильными проводниками Jensen разного сечения, а так же редкоземельными проводниками в соответствие с идеологией Crystalvox Signature VIII biwire cable

Fullhorn 1.0 имеют подключение biwire и отдельное подключение низкочастотной полосы.

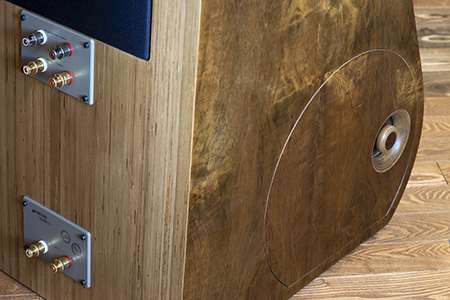

Для подключения средне- высокочастотной полосы используются терминалы WBT classic Signature Platinum.

Верхнебасовый и низкочастотный диапазон подключается медными терминалами WBT classic Signature Gold.

Технические характеристики

Частотный диапазон (по уровню – 3 дБ)                                              25 - 22 000 Гц

Чувствительность 1Вт/м                                                                      106 дБ

Импеданс номинальный/минимальный                                                 16/12 Ом

Мощность RMS (долговременная)                                                        100 Вт

Рекомендуемая мощность усилителя                                                    от 2-х Вт

Неравномерность АЧХ в рабочей области (1/3 октавное усреднение)    ±4 дБ

Рассогласование АЧХ пары акустических систем                                   ±1 дБ

Количество полос                                                                                4

Частоты раздела полос                                                                        160Гц, 800 Гц, 4 кГц

Размеры                                                                                              152 х 55 х 66 см

Масса                                                                                                  2 х 80 кг

Огромная признательность:

Протченко Александру за помощь в экспертной оценке и настройке Fullhorn 1.0 !

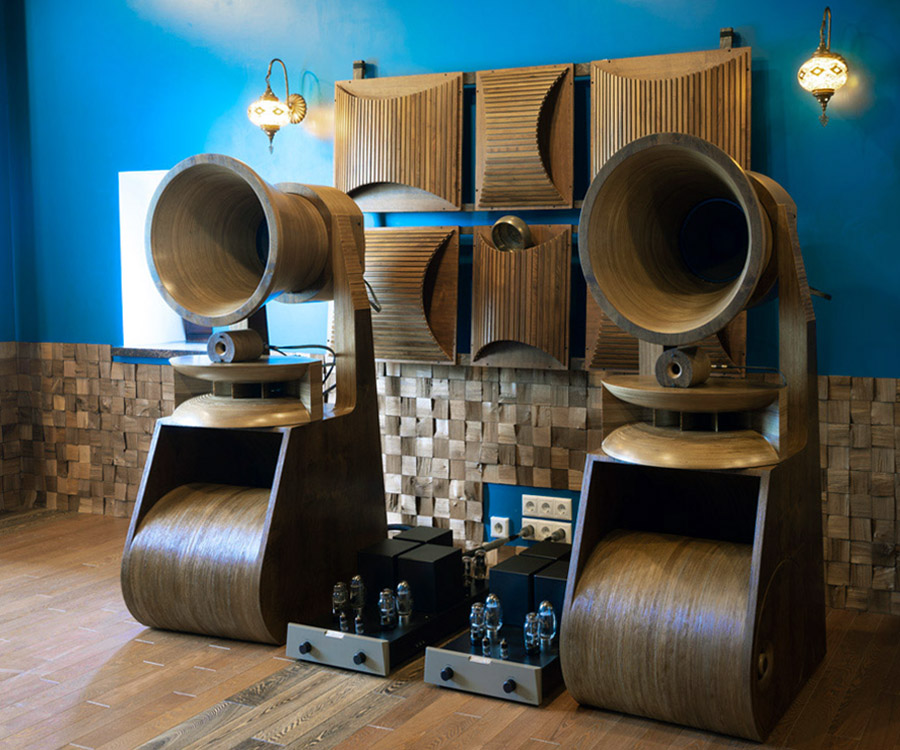

Фото Fullhorh 1.0
