Особенности конструкции:

В акустической системе Masterhorn II использованы несколько новых технических решений, которые являются разработками Crystalvox.

Твитер с коротким рупором: линейный, эффективный с высоким разрешением, естественным тембром и чистым звуком.

Улучшенная система демпфирования позволила полностью избавиться от рупорных призвуков и сохранить чистый и динамичный звук среднечастотного рупорного драйвера.

Матричная 3-х мерная структура демпфирования стенок вязко-упругим композитом доказала свою высокую эффективность в сравнении с более традиционными методами.

2-х камерная система с фазоинверторами, настроенными на разные частоты, в 3 раза снизила неравномерность импеданса и улучшила взаимодействие низкочастотных динамиков и пассивного разделительного фильтра. По точности баса это приблизило Masterhorn к активной системе.

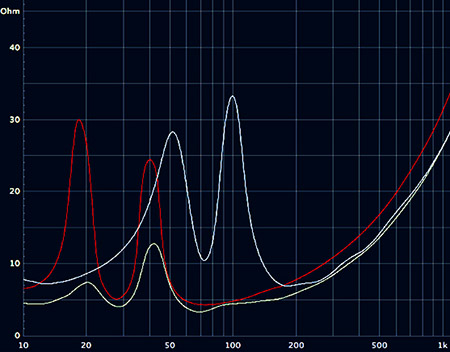

На картинке ниже красная линия соответствует импедансу субнизкочастотного динамика с фильтром, белый график — импеданс верхнебасового динамика с фильтром, желтая линия — суммарный импеданс.

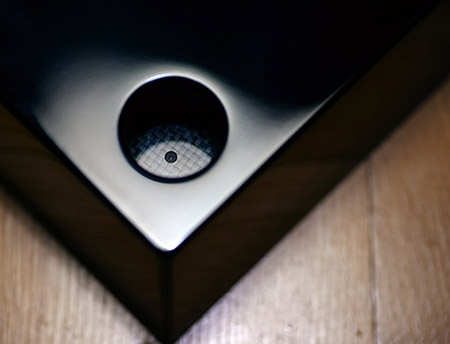

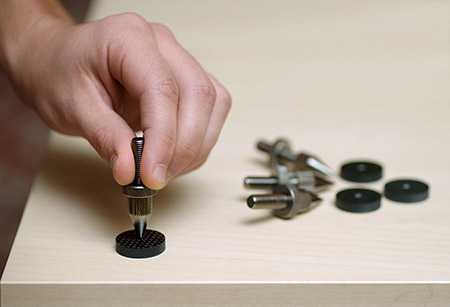

Для акустических систем Crystalvox разработана оригинальная "невидимая" система виброразвязки. В основании акустических систем находятся 4 стальных регулируемых шипа, которые опираются на карбоновые вставки, вофрезерованные в массивное основание.

Визуально акустическая система и основание производят впечатление единого целого. Войлочные вставки основания позволяют легко и удобно перемещать акустику в поисках оптимального положения в комнате для прослушивания, сохраняя напольное покрытие.

Излучатели

В Masterhorn II применены 1" твитеры с коротким рупором. Они обладают протяженнной частотной характеристикой на ВЧ, хорошей линейностью, хорошей угловой дисперсией. Для рупорного твитера Masterhorn II характерны: открытость и живость звучания, высокая динамика, высокое разрешение, низкие искажения.

1 3/4 дюймовый среднечастотный рупорный драйвер с новой системой демпфирования полностью лишен рупорных призвуков. Все достоинства, характерные для высококлассного рупорного звука, у среднечастотного рупорного излучателя Masterhorn II сохранены.

10” СЧ-НЧ динамический излучатель обладает хорошей линейностью и низким уровнем искажений. Динамик размещен в отдельной камере с наклонной перегородкой. Высококачественная бумага, малая масса подвижной системы, эффективная магнитная система во многом определяют открытый, наполненный тембр, сфокусированную, рельефную и динамичную нижнюю середину.

10" низкочастотный динамик с диффузором из бумаги,  замшевым износоустойчивым подвесом, 4-х слойной звуковой катушкой 2 дюйма, линейным ходом ±7 мм чисто, линейно и рельефно воспроизводит басовый диапазон. Этот динамик обладает выраженной отдачей в диапазоне низких частот с плавным снижением эффективности в области нижней середины. Он не мешает верхнему динамику качественно воспроизводить среднечастотный диапазон.

Таким образом два разных 10-ти дюймовых динамика, в разных камерах с разной настройкой фазоинверторов образуют частотную полосу с очень широким, качественно-воспроизводимым диапазоном от 35 Гц до 1кГц. Двухкамерная система с фазоинверторами, настроенными на разные частоты для выравнивания АЧХ и импеданса, является разработкой Crystalvox.

Разделительный фильтр и проводники

В акустической системе Crystalvox Masterhorn II используются фильтры низкого порядка. При применении специальных динамических головок и рассчитанном акустическом оформлении фильтры низкого порядка сохраняют живость, телесность и естественную динамику.

Фильтры низкого порядка и физическое смещение центров излучения всех динамиков (кроме ВЧ) позволяют подключить все излучатели в абсолютной положительной полярности, согласовать по фазе на границе раздела и получить согласованную по импульсному отклику систему.

Все динамики Masterhorn II протестированы, прогреты на мощности близкой к максимальной и отобраны попарно.

Для идентичности правой и левой акустической системы применена индивидуальная настройка разделительного фильтра с использованием измерительной аппаратуры и субъективных тестов. Смысл такой настройки в том, чтобы при изготовлении разделительного фильтра учесть минимальное различие в АЧХ, частоте основного резонанса и тембре, которые всегда есть между динамиками, подобранными в пары для одного комплекта акустики. Тонкая настройка разделительного фильтра компенсирует различия в подобранной паре динамиков, что способствует прецизионной локализации источников звука и формированию фундаментальной, стабильной звуковой сцены. Индивидуальная настройка разделительного фильтра является разработкой Crystalvox.

Подбор компонентов разделительного фильтра и проводов сделан по аудиофильским критериям.

Для баса используются медные моножильные проводники большого сечения 102C, катушки 5 кг, намотанные моножильным проводом 5 кв.мм.

Диапазон от верхнего баса до середины лучше всего раскрывается при использовании ленточных катушек Jantzen Wax coil и проводки, сочетающей изолированные монокристаллические проводники Neotech разного сечения.

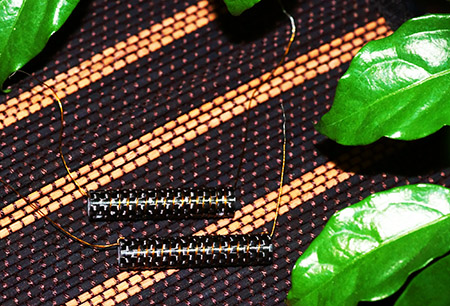

Проводка средне- и высокочастотной полосы выполнена серебрянными моножильными проводниками Jensen/Neotech разного сечения, применены конденсаторы Audionote c серебряными выводами, конденсаторы Mundorf silver/gold/oil, танталовые резисторы и резисторы из константана на карбоновом основании собственного производства.

Разделительный фильтр среднечастотного рупорного драйвера выполнен без конденсаторов, что так же является разработкой Crystalvox.

Masterhorn II имеют подключение biwire.

Для подключения средне-высокочастотной полосы используются медные терминалы Cardas c родиевым покрытием.

Средне-низкочастотный диапазон подключается медными терминалами с Cardas золотым покрытием.

Акустическое оформление

Значительная высота Masterhorn II (180см) позволяет расположить верхнебасовый динамик максимально далеко от пола, что снижает низкочастотные моды комнаты в 1,5-2 раза, уменьшает отражения от пола и формирует более устойчивую и масштабную звуковую сцену в сравнении с низкорослой акустикой.

Корпус акустической системы Masterhorn II выполнен из высококачественной фанеры. Передняя стенка имеет толщину 36мм, боковые стенки 24мм, внутренние ребра жесткости и перегородки 20мм. Верхняя и нижняя низкочастотные секции разделены наклонной перегородкой. Матричная 3-х мерная структура демпфирования стенок вязко-упругим композитом доказала свою высокую эффективность в сравнении с более традиционными методами борьбы с вибрациями: утолщение стенки, поверхностное покрытие демпфирующим составом. Матричная 3-х мерная структура демпфирования стенок является разработкой Crystalvox.

Для Masterhorn II был выбран наиболее эффективный и качественный поглотитель с 3-х мерной структурой и силиконовым покрытием. Этот поглотитель наиболее эффективно снижает гулкость с минимальными потерями динамики и детальности звука.

Технические характеристики

Частотный диапазон (по уровню – 3 дБ)                                             35 - 22 000 Гц

Чувствительность 2,83В/м                                                                  96 дБ

Чувствительность 1Вт/м                                                                     93 дБ

Импеданс номинальный/минимальный                                                4/3 Ом

Мощность RMS (долговременная)                                                        300 Вт

Рекомендуемая мощность усилителя                                                от 20 Вт

Неравномерность АЧХ в рабочей области (1/3 октавное усреднение)  ±3 дБ

Рассогласование АЧХ пары акустических систем                                 ±1 дБ

Количество полос (электрическое)                                                       3

Количество полос (электрическое + акустическое)                               4

Частоты раздела кроссовера                                                               1 кГц, 6 кГц

Частоты раздела полос                                                                       120Гц, 1 кГц, 6 кГц

Типы излучателей

                            НЧ – 10” динамический, бумажный конус,

                            верхние НЧ, СЧ – 10" динамический, бумажный конус,

                            СЧ – 1 3/4" рупорный с полимерной мембраной,

                            ВЧ –1" рупорный с полимерной мембраной.

Размеры                                                                                            180 х 30 х 48 см

Масса                                                                                                2 х 75 кг

Огромная признательность:

Протченко Александру за помощь в экспертной оценке и настройке Masterhorn II!

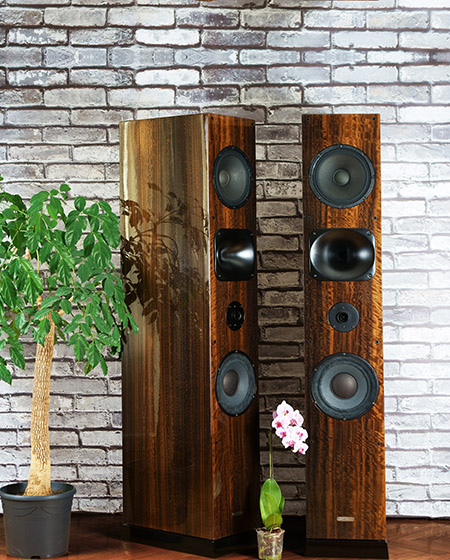

Фото Masterhorn II
