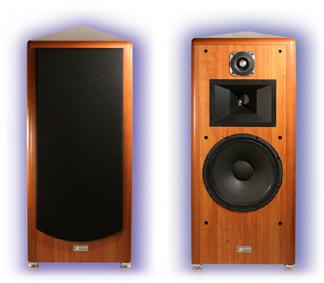

Акустическая система Mistral сочетает достоинства рупорной технологии, однотактного лампового усиления для средне-высокочастотного звена и активного усиления низкочастотной части сигнала.

Сердцем АС Mistral служит высококачественный среднечастотный рупорный излучатель с титановой мембраной диаметром 74 мм и магнитной системой 10 кг. Этот излучатель работает в диапазоне 700-15000 Гц и обладает неравномерностью АЧХ ±2,5 дБ.

Достоинствами этого драйвера являются высокое тембральное разрешение, отличная динамика и минимальная рупорная окраска.

Самые высокие частоты воспроизводит твиттер с магнитной системой из сплава неодимжелезобор, титановым куполом 25мм. Благодаря рупорной нагрузке купол из титана не имеет ультразвуковых резонансов.

Высокочастотный излучатель, применяемый в акустике Mistral, обладает хорошей линейностью (±1дБ), отличной атакой и высокой микродинамикой.

Нижняя часть частотного диапазона поручена 38-ми сантиметровому динамику с диффузором из легкой и жесткой бумаги, тканевым подвесом и магнитной системой из сплава неодимжелезобор. Сильная черта этого динамика – возможность энергично и подробно воспроизводить нижнюю середину и верхний бас, сохраняя контроль и динамику в самой нижней части звукового спектра.

Кроссовер

В акустической системе Mistral ABM используются трансформаторные кроссоверы. Благодаря ним звуковоспроизводящий тракт становится кратчайшим.

Обычно для того, чтобы выходной трансформатор лампового усилителя передавал низкие частоты, увеличивают размер «железа» и индуктивность обмоток. Для того чтобы сохранялась линейность на ВЧ, выполняется секционирование. Оба этих действия ухудшают ясность и динамику в средневысокочастотном диапазоне.

Для системы Mistral индуктивность обмоток наоборот снижается до тех пор, пока на выходе трансформатора не образуется спад -3дБ на частоте 700Гц. В выходных трансформаторах не используется секционирование обмоток.

Трансформатор, напрямую подключенный к среднечастотному драйверу, оказывает ему неоценимую услугу – демпфирует собственный резонанс мембраны низким активным сопротивлением обмотки.

Обычный пассивный фильтр действует наоборот – с понижением частоты выходное сопротивление фильтра увеличивается, и основной резонанс мембраны остается без контроля. Звучание рупорного излучателя с задемпфированным собственным резонансом подвижной системы драйвера отличается деликатностью и ясностью.

Active Bass Module

Встроенный транзисторный усилитель, как и вся система, построен по идеологии «короткого тракта». Фактически внутри каждой АС находится только выходной каскад усилителя, выполненный на 8-ми отобранных мощных полевых транзисторах (120Вт) Toshiba. Встроенный усилительный блок получает сигнал от предусилителя лампового однотактника. Разделительный фильтр представляет собой пассивную RC-цепь на входе транзисторной части усилителя. В транзисторном усилителе не используются отрицательные обратные связи.

Технические характеристики Active Bass Module

Выходная мощность                                                                                     2х150 Вт / 8 Ом

Диапазон воспроизводимых частот, ограниченный RC-фильтром на входе     3-700 Гц±0,5 дБ

Коэффициент нелинейных искажений                                                           менее 0,1%

Соотношение сигнал/шум                                                                             не хуже 95 дБ

Демпинг фактор                                                                                          более 100

Мощность трансформаторов питания                                                           2х250 Вт

Емкость конденсаторов питания                                                                  0,5 Фарад

Пассивный отключаемый регулятор тембра НЧ                                            ±2 дБ

Питание                                                                                                     220 В / 50-60 Гц

Технические характеристики Mistral

Частотный диапазон (по уровню – 3 дБ)                                                      30 - 22 000 Гц

Чувствительность 1 Вт/м                                                                            104 дБ

Неравномерность АЧХ в рабочей области                                                   ±2,5 дБ

Рассогласование АЧХ пары акустических систем                                         ±0,5 дБ

Максимальное звуковое давление     выше                                                125 дБ/1м

Звуковое давление, ограниченное ламповым однотактным усилителем       выше 120 дБ/1м

Количество полос                                                                                     3

Частоты раздела кроссовера                                                                     700 Гц, 8 кГц

Типы излучателей

     НЧ - 15" динамический

     СЧ – 2,9" рупорный

     ВЧ – 1" рупорный

Размеры                                                                                                  116х51х45 см

Масса                                                                                                      2х65 кг
