Особенности конструкции

Сердце SmartHorn III - высококачественный рупорный драйвер, включеный в дипольном режиме. Это улучшает восприятие музыки в комнате прослушивания благодаря оптимальному взаимодействию прямого и отраженного сигнала.

Средне-низкочастотные излучатели расположены в отдельных камерах. 8-ми дюймовый низкочастотный динамик обладает большей отдачей в области нижнего и среднего баса. 6-ти дюймовый средне-низкочастотный динамик с бумажным диффузором обладает большей отдачей в области верхнего баса и нижней середины.

Излучатели

В Smarthorn III устанавливается драйвер Paudio PA-D45 с магнитной жидкостью в зазоре. Рупорной драйвер имеет естественный гладкий спад верхней границы АЧХ. Эллиптический рупор Eighteen Sound имеет равномерную осевую и внеосевые АЧХ.

Низкочастотный диапазон и нижнюю часть середины воспроизводят 8-ми дюймовый динамик с алюминиевой мембраной и 6-ти дюймовый с бумажным диффузором Wavecor.

В Smarthorn III применены твиттеры Seas с ¾” металлическим куполом.

Акустическое оформление

Пирамидальная форма Smarthorn III и раздельные низкочастотные камеры с наклонной под 45 градусов перегородкой многократно уменьшают амплитуду стоячих волн внутри корпуса акустической системы. Это позволяет обойтись минимальным количеством звукопоглотителя и сохранить динамику и тембральное разрешения на низких частотах. Двухкамерная настройка фазоинвертора позволяет добиться дополнительного демпфирования динамиков в низкочастотной области и получить максимально возможную чувствительность.

Корпус акустических систем выполнен из MDF, отделан шпоном ценных и экзотических пород древесины, покрыт несколькими слоями двухкомпонентного лака.

Кроссовер

В акустической системе SmartHorn III используются кроссоверы 1-го порядка, которые сохраняют живость и естественную динамику.

Динамики отобраны попарно.

Для идентичности правой и левой акустической системы применена индивидуальная настройка разделительного фильтра.

Смысл такой настройки в том, чтобы при изготовлении кроссовера учесть то минимальное различие, которое всегда есть между динамиками подобранными в пары для одного комплекта АС. Тонкая настройка разделительного фильтра компенсирует различия в подобранной паре динамиков, что способствует прецизионной локализации источников звука и формированию фундаментальной, стабильной звуковой сцены.

В разделительном фильтре рупорного излучателя не применяются конденсаторы. В фильтре твиттера используются высококачественные конденсаторы Jantzen.

Все катушки индуктивности с воздушным сердечником.

Фильтр низкочастотной секции выполнен медным моножильным проводником 4 кв.мм.

Проводка низкочастотной секции - OFC моножильные проводники Mundorf и PCОССA 99,9999 % Oyaide 5 кв.мм.

Проводка средне- и высокочастотной секции выполнена монокристаллическими медными проводниками PCОССA 99,9999 % Oyaide.

Терминалы медные Cardas.

Технические характеристики SmartHorn III

Частотный диапазон (по уровню – 3 дБ)                   40 - 22 000 Гц

Чувствительность 2,83 В/м                                      94 дБ

Чувствительность 1 Вт/м                                         91 дБ

Импеданс номинальный/минимальный                     4/3 Ом

Мощность RMS                                                       180 Вт

Неравномерность АЧХ в рабочей области               ±2,5 дБ

Рассогласование АЧХ пары акустических систем      ±0,5 дБ

Количество полос                                                   3

Частота раздела кроссовера                                   1000 Гц, 6000 Гц

Типы излучателей

     НЧ – 8" динамический, алюминиевый диффузор

          - 6" динамический, бумажный диффузор

     СЧ – 2" рупорный, Ti купол

     ВЧ –   ¾” металлический купол

Размеры                                                               120х25х40 см

Масса                                                                  2 х 36 кг

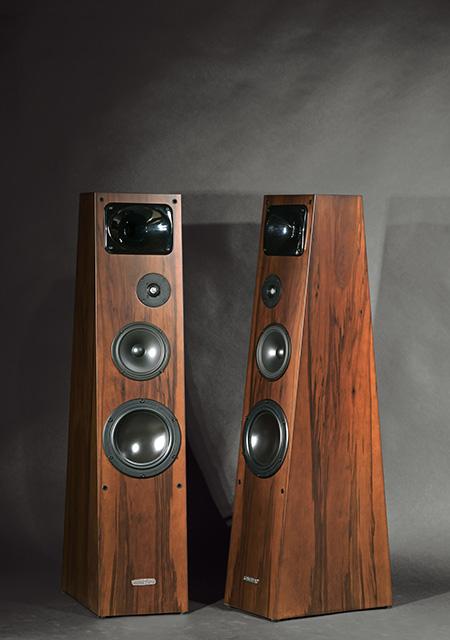

Фото Smarthorn III
