Излучатели

Среднечастотный 5” динамический излучатель изготовлен фирмой P.Audio (Thailand) по заказу Crystalvox. Динамик обладает гладкой АЧХ, высокой чувствительностью 96 дБ, хорошим тембром, отличной разборчивостью в среднечастотном диапазоне, значительной перегрузочной способностью и низкими искажениями. Диффузор изготовлен из бумаги с пропиткой. Подвес тканевый.

Верхний бас и нижнюю середину воспроизводит 8-ми дюймовый динамик Seas h1471 с легким бумажным диффузором, катушкой, намотанной медным проводом и индукцией в зазоре 1,3 Т.

Фундаментальные низкие частоты поддерживает 8-ми дюймовый Seas h1192 с частотой основного резонанса 20 Гц,  бумажным диффузором и 4-х слойной медной звуковой катушкой.

Такое решение позволяет достигнуть лучшей динамики, глубоких НЧ и ударного верхнего баса.

В версии Tact IIP и Tact IID НЧ-динамики работают в одной полосе, без электрического раздела.

В Tact II применены твиттеры Morel с 1” шелковым куполом и Seas с ¾” металлическим куполом. Поскольку суммарное звуковое давление от 2-х твиттеров выше, локальные резонансы и окраски каждого динамика менее заметны. Выше динамика, разборчивость и прозрачность. Суммарная АЧХ двух твиттеров более линейна, чем каждого по отдельности.

Акустическое оформление

Смещение ВЧ-излучателей вглубь корпуса необходимо для фазолинейности средне- и высокочастотного звена. Акустическое оформление твиттеров не нагружает ВЧ-мембраны и не образует рупора.

Высота расположения низкочастотных динамиков и фазоинвертора выбрана с учетом оптимального взаимодействия с акустикой помещения при расположении колонок как по длинной, так и по короткой стене.

В акустической системе Tact II внутренняя перегородка, разделяющая камеры суббасового и мидбасового динамиков, сделана наклонной, что препятствует образованию стоячих волны и позволяет использовать минимальное количество звукопоглотителя. Это необходимо для сохранения максимальной динамики и разборчивости в низко- и среднечастотном диапазоне.

Разделительный фильтр и проводники

В разделительном фильтре Tact II применены лучшие компоненты: моножильные катушки (5 кв.мм) для баса, ленточные катушки Mundorf для средних частот и конденсаторы с серебряными обкладками/выводами для высоких частот.

В акустической системе Tact II используются фильтры 1-го порядка. При применении специальных динамических головок и акустической фильтрации, первый порядок разделительного фильтра сохраняет живость, телесность и естественную динамику.

Фильтры 1-го порядка дают возможность сделать акустическую систему фазолинейной в диапазоне от 350Гц до 22кГц .

Все динамики Tact II протестированы, прогреты на мощности близкой к максимальной и отобраны попарно.

Для идентичности правой и левой акустической системы применена индивидуальная настройка разделительного фильтра с использованием измерительной аппаратуры и субъективных тестов.

Смысл тонкой настройки заключается  в том, чтобы при изготовлении разделительного фильтра учесть минимальное различие в АЧХ, частоте основного резонанса и тембре, которые всегда есть между динамиками, подобранными в пары для одного комплекта акустики. Тонкая настройка разделительного фильтра компенсирует различия в подобранной паре динамиков, что способствует прецизионной локализации источников звука и формированию фундаментальной, стабильной звуковой сцены.

Подбор компонентов разделительного фильтра и проводов сделан по аудиофильским критериям.

В многополосной системе для каждой полосы есть наилучшее решение по применению проводников и элементов разделительного фильтра.

Проработанному басу и богатой нижней середине способствует OFC-проводники Mundorf 6 кв.мм (моножилы разного сечения). Дроссель низкочастотного фильтра без сердечника выполнен моножилой 5кв.мм. Mасса катушки 5 кг.

Чистые, разборчивые высокие частоты и текучие, телесные средние частоты получены при сочетание толстых и тонких изолированных серебряных моножил Jensen, подобранных на основании субъективной экспертизы.

Большое внимание уделено сечению, выбору направления и вибродемпфированию проводников.

Терминалы – медные Cardas CCBP для НЧ-полосы, медные с родиевым покрытием Cardas CCRR для СЧ-ВЧ секции.

Технические характеристики

Частотный диапазон (по уровню – 3 дБ)                              30 - 22 000 Гц

Чувствительность Tact II 2,83В/м                                        93 дБ

Импеданс номинальный/минимальный                                 6/4 Ом

Мощность RMS (долговременная)                                       180 Вт

Неравномерность АЧХ в рабочей области                            ±2,5 дБ

Рассогласование АЧХ пары акустических систем                   ±0,5 дБ

Количество полос (электрических)                                      3

Частота раздела кроссовера                                              350Гц, 2500 Гц

Типы излучателей

                          НЧ – 8” Seas h1192 динамический, бумажный конус с пропиткой

                          Верхние НЧ – 8" Seas h1471 динамический, бумажный конус с пропиткой

                          СЧ – 5" P.Audio WN-520n, спецзаказ для Crystalvox, динамический, бумажный конус с пропиткой

                          Верхние СЧ, ВЧ –1" Morel CAT 298, шелковый купол с пропиткой, медная звуковая катушка, магнитная жидкость в зазоре

                          ВЧ – 3/4" Seas h1283-06, купол сплав алюминия и магния, магнитная жидкость в зазоре

Размеры                                                                        125 х 25 х 52 см

Масса                                                                           2 х 62 кг

Огромная признательность:

Александру Протченко за помощь в экспертной оценке при настройке Tact II

Stan за разработку дизайна акустики.

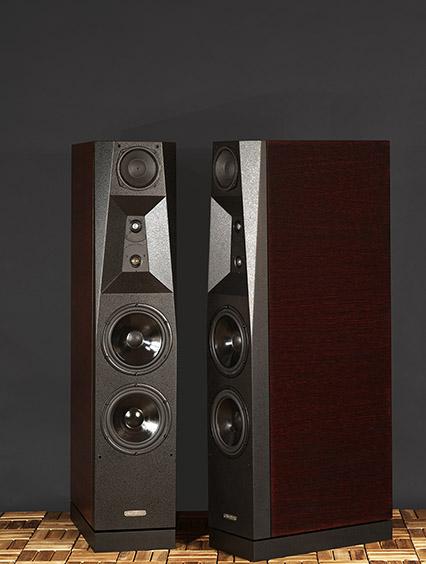

Фото Tact II
