Основная особенность ламповых "однотактных" балансных усилителей мощности Crystalvox PA-10T в том, что в каждом моноблоке используется 2 полноценных однотактных усилителя, каждый из которых работает на "+" и "-" балансного сигнала. Слово "однотактные" взято в кавычки для того, чтобы подчеркнуть конструктивную особенность моноблоков. Конечно же 2 однотактных усилителя, включенные по мостовой схеме, образуют двухтактный усилитель в классе А со всеми вытекающими плюсами данной схемотехники (в сравнении с однотактниками):

- более прозрачный звук, выше низкоуровневое разрешение,

- выше мощность и динамика,

- лучше подвижность звука,

- более низкий уровень искажений (четных гармоник).

В первом каскаде PA-10T используются отобранные лампы EF806 (6ж32п).

Выходной каскад выполнен на подобраных в пары пентодах 6L6GT.

В усилителях используется локальная ООС менее 3 дБ для улучшения качества баса.

Выходные и силовые трансформаторы изготовлены в России.

Для подстройки уровня громкости в каждом моноблоке может быть использован балансный регулятор с изолированной землей, его качество и схема полностью аналогична GI-Regulator. Такая схема регулятора не снижает динамики при небольшой громкости.

В усилителях мощности используются аудиофильские комплектующие: Jensen, Audio Note, Black Gate, Jantzen, Oyaide, Furutech.

В моноблоках PA-10T используется оригинальная схема фильтрации на ленточных дросселях Mundorf без сердечника. Эта схема является в какой-то степени аналогом кенотронов. Она улучшает пластичность звука и проработку нюансов без потери эффективности и снижения динамики.

Силовой трансформатор Crystalvox PA-10T выполнен с многократным запасом с рассчетом на пониженную индукцию магнитопровода. Такой трансформатор не гудит, не снижает эффективность при перенапряжениях и наличии постоянной составляющей в сети.

Большое внимание уделено гармонизации и «постановке голоса» моноблокам Crystalvox PA-10T. Подобраны на слух типы конденсаторов, их номиналы, сфазированы все обмотки трансформаторов, соблюдены направления включения элементов, PCОСС-A 99,9999% и серебряных проводников.

Технические характеристики лампового усилителя Crystalvox PA-10T

Выходная мощность при нагрузке 6-10 Ом, ограниченная искажениями 1%     2х10 Вт

Диапазон воспроизводимых частот по уровню -3дБ и мощности 6 Вт               8Гц - 40 кГц

Коэффициент нелинейных искажений при мощности до 6-ти Вт                       менее 0,3%

Соотношение сигнал/шум не хуже                                                                   86 дБ

Выходной импеданс                                                                                        3 Ома

Потребляемая мощность                                                                                2х120 Вт

Питание                                                                                                         220 В / 50-60 Гц

Масса                                                                                                             2х8 кг

Александр  (Astra Audio) - разработка схемотехники, изготовление корпусов, предварительный монтаж.

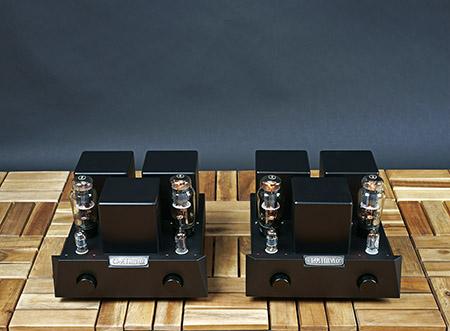

Фото моноблоков PA-10T
